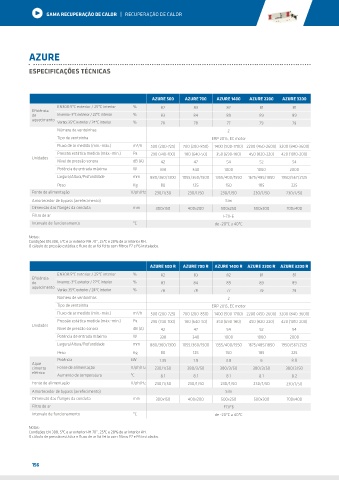

Page 156 - Catálogo Geral 2019

GAMA RECUPERAÇÃO DE CALOR | RECUPERAÇÃO DE CALOR

AZURE

ESPECIFICAÇÕES TÉCNICAS

AZURE 500 AZURE 700 AZURE 1400 AZURE 2200 AZURE 3200
EN308:5ºC exterior / 25ºC interior % 82 83 82 81 81
Eficiência
de Inverno:-3ºC exterior / 22ºC interior % 83 84 89 89 89
aquecimento
Verão: 35ºC exterior / 24ºC interior % 78 78 77 79 79
Número de ventoinhas 2
HEAT RECOVERY systems RANGE
Tipo de ventoinha ERP 2015, EC motor
HEAT RECOVERY
Fluxo de ar medido (min.-máx.) m³/h 500 (200-725) 700 (200-850) 1400 (500-1700) 2200 (450-2600) 3200 (840-3600)
Pressão estática medida (máx.-min.) Pa 290 (740-100) 180 (640-50) 350 (690-180) 450 (820-220) 420 (1010-200)
Unidades
Nível de pressão sonora dB (A) 42 47 54 52 54
Potência de entrada máxima W 338 340 1000 1000 2000
Largura/Altura/Profundidade mm 880/360/1300 1055/360/1500 1355/400/1550 1675/485/1850 1950/567/2125
Peso Kg 80 125 150 185 225
Fonte de alimentação V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Amortecedor de bypass (arrefecimento) Sim
Dimensão das flanges da conduta mm 300x150 400x200 500x250 500x300 700x400
Filtro de ar F7/F6
Intervalo de funcionamento ºC de -20ºC a 40ºC

Notas:
Condições EN 308, 5ºC e ar exterior RH 70”, 25ºC e 28% de ar interior RH.
O cálculo de pressão estática e fluxo de ar foi feito com filtros F7 e F6 instalados.

AZURE 500 R AZURE 700 R AZURE 1400 R AZURE 2200 R AZURE 3200 R
EN308:5ºC exterior / 25ºC interior % 82 83 82 81 81
Eficiência
de Inverno:-3ºC exterior / 22ºC interior % 83 84 89 89 89
aquecimento
Verão: 35ºC exterior / 24ºC interior % 78 78 77 79 79
Número de ventoinhas 2
Tipo de ventoinha ERP 2015, EC motor
Fluxo de ar medido (min.-máx.) m³/h 500 (200-725) 700 (200-850) 1400 (500-1700) 2200 (450-2600) 3200 (840-3600)
Pressão estática medida (máx.-min.) Pa 290 (740-100) 180 (640-50) 350 (690-180) 450 (820-220) 420 (1010-200)
Unidades
Nível de pressão sonora dB (A) 42 47 54 52 54
Potência de entrada máxima W 338 340 1000 1000 2000
Largura/Altura/Profundidade mm 880/360/1300 1055/360/1500 1355/400/1550 1675/485/1850 1950/567/2125
Peso Kg 80 125 150 185 225
Potência kW 1.35 1.9 3.8 6 8.8
Aque
cimento Fonte de alimentação V/ph/Hz 230/1/50 380/3/50 380/3/50 380/3/50 380/3/50
elétrico
Aumento de temperatura ºC 8.1 8.1 8.1 8.1 8.2
Fonte de alimentação V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Amortecedor de bypass (arrefecimento) Sim
Dimensão das flanges da conduta mm 300x150 400x200 500x250 500x300 700x400
Filtro de ar F7/F6
Intervalo de funcionamento ºC de -20ºC a 40ºC

Notas:
Condições EN 308, 5ºC e ar exterior RH 70”, 25ºC e 28% de ar interior RH.
O cálculo de pressão estática e fluxo de ar foi feito com filtros F7 e F6 instalados.
