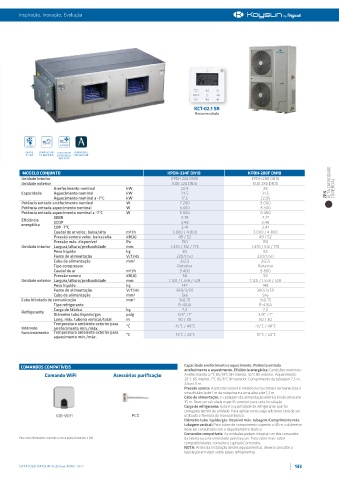

Page 133 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KCT-02.1 SR
Recomendado

REFRIG. COMPRESSOR VENTILADOR COMPATÍVEL
R-410A DC INVERTER EXTERIOR DC COM AIRZONE
INVERTER
MODELO CONJUNTO KPDH-224F DN10 KPDH-280F DN10
Unidade interior KPDH 224 DN10 KPDH 280 DN10
Unidade exterior KUE 224 DN10 KUE 280 DN10 ALTA CAPACIDADE
Arrefecimento nominal kW 22,4 28 COMERCIAL
Capacidade Aquecimento nominal kW 24,5 31,5 ZEN
Aquecimento nominal a -7°C kW 17,5 22,05
Potência entrada arrefecimento nominal W 7.200 9.000
Potência entrada aquecimento nominal W 6.600 8.500
Potência entrada aquecimento nominal a -7°C W 5.020 6.460
SEER 4,78 4,77
Eficiência SCOP 3,48 3,48
energética
COP -7ºC 3,41 3,41
Caudal de ar veloc. baixa/alta m³/h 3.000 / 4.800 3.000 / 4.800
Pressão sonora veloc. baixa/alta dB(A) 49 / 52 49 / 52
Pressão máx. disponível Pa 150 150
Unidade interior Largura/altura/profundidade mm 1.470 / 512 / 775 1.470 / 512 / 775
Peso líquido kg 83 83
Fonte de alimentação V/f/Hz 220/1/50 220/1/50
Cabo de alimentação mm² 3x2,5 3x2,5
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 9.400 9.800
Pressão sonora dB(A) 58 59
Unidade exterior Largura/altura/profundidade mm 1.120 / 1.558 / 528 1.120 / 1.558 / 528
Peso líquido kg 147 148
Fonte de alimentação V/f/Hz 380/3/50 380/3/50
Cabo de alimentação mm² 5x6 5x6
Cabo blindado de comunicação mm² 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A
Carga de fábrica kg 7,2 7,2
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 1" 3/8" / 1"
Long. máx. tubería vertical/total m 50 / 30 50 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 48°C -15°C / 48°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Condições nominais:
Comando WiFi Acessórios purificação Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento
20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m,
Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga de refrigerante: Esta é a quantidade de refrigerante que foi
carregada dentro da unidade. Para aplicar uma carga adicional, terá de ser
K01-WIFI PCO utilizada a fórmula do manual técnico.
Diâmetro tubo líquido/gás. Desnível máx. tubagem/Comprimento máx.
tubagem vertical: Para tubos de comprimento superior a 45 m, o diâmetro
deve ser consultado com o departamento técnico.
Comandos compatíveis: As unidades podem integrar um dos comandos
Para mais informações, consulte a nossa gama Comandos e QAI. da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
legislação em vigor sobre gases refrigerantes.

CATÁLOGO KAYSUN Sistemas AVAC 2022 133
