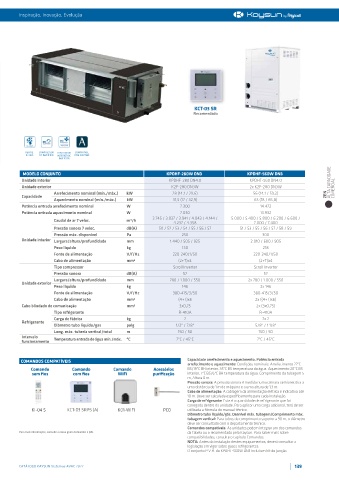

Page 139 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KCT-03 SR
Recomendado

REFRIG. COMPRESSOR VENTILADOR COMPATÍVEL
R-410A DC INVERTER INTERIOR DC COM AIRZONE
INVERTER
MODELO CONJUNTO KPDHF-280W DN3 KPDHF-560W DN3
Unidade interior KPDHF-280 DN4.0 KPDHF-560 DN4.0 ALTA CAPACIDADE
Unidade exterior K2F-280 DN3W 2x K2F-280 DN3W COMERCIAL
Arrefecimento nominal (mín./máx.) kW 28 (14,1 / 29,6) 56 (14,1 / 59,2)
Capacidade ZEN
Aquecimento nominal (mín./máx.) kW 31,5 (17 / 32,9) 63 (18 / 65,8)
Potência entrada arrefecimento nominal W 7.300 14.472
Potência entrada aquecimento nominal W 7.030 13.932
Caudal de ar 7 veloc. m³/h 3.745 / 3.837 / 3.941 / 4.043 / 4.144 / 5.000 / 5.400 / 5.800 / 6.200 / 6.600 /
4.237 / 4.358 7.000 / 7.400
Pressão sonora 7 veloc. dB(A) 50 / 52 / 53 / 54 / 55 / 56 / 57 51 / 53 / 55 / 56 / 57 / 58 / 59
Pressão máx. disponível Pa 250 300
Unidade interior Largura/altura/profundidade mm 1.440 / 505 / 925 2.010 / 680 / 905
Peso líquido kg 130 218
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x4 (2+T)x4
Tipo compressor Scroll Inverter Scroll Inverter
Pressão sonora dB(A) 52 52
Largura/altura/profundidade mm 780 / 1.000 / 550 2x 780 / 1.000 / 550
Unidade exterior
Peso líquido kg 146 2x 146
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x6 2x ((4+T)x6)
Cabo blindado de comunicação mm² 3x0,75 2x (3x0,75)
Tipo refrigerante R-410A R-410A
Carga de fábrica kg 2 2x 2
Refrigerante
Diâmetro tubo líquido/gas polg 1/2" / 7/8" 5/8" / 1 1/8"
Long. máx. tubería vertical/total m 150 / 50 150 / 50
Intervalo Temperatura entrada de água mín./máx. ºC 7°C / 45°C 7°C / 45°C
funcionamento

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento: Condições nominais: Arrefecimento 27°C
Comando Comando Comando Acessórios BS/19°C BH interior, 35°C BS temperatura da água. Aquecimento 20°C BS
sem fios com fios WiFi purificação interior, 7°C BS/6°C BH temperatura da água. Comprimento da tubagem 5
m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga de refrigerante: Este é a quantidade de refrigerante que foi
carregada dentro da unidade. Para aplicar uma carga adicional, terá de ser
KI-04 S KCT-03 SRPS (A) K01-WIFI PCO utilizada a fórmula do manual técnico.
Diâmetro tubo líquido/gás. Desnível máx. tubagem/Comprimento máx.
tubagem vertical: Para tubos de comprimento superior a 90 m, o diâmetro
deve ser consultado com o departamento técnico.
Comandos compatíveis: As unidades podem integrar um dos comandos
Para mais informações, consulte a nossa gama Comandos e QAI. da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
legislação em vigor sobre gases refrigerantes.
O conjunto P.V.R. do KPDHF-560W DN3 inclui um kit de junção.

CATÁLOGO KAYSUN Sistemas AVAC 2022 139
