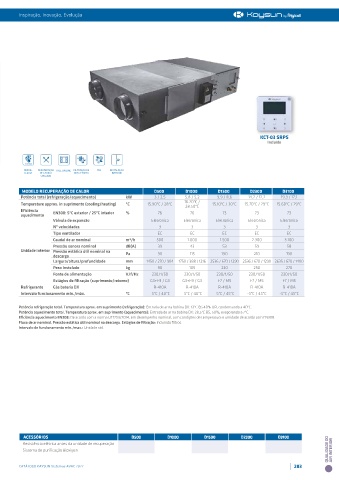

Page 283 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KCT-03 SRPS
Incluído

REFRIG. RECUPERAÇÃO FREECOOLING FILTRAÇÃO DE PCO INSTALAÇÃO
R-410A DE CAUDAL DUAS ETAPAS INTERIOR
CRUZADO
MODELO RECUPERAÇÃO DE CALOR D500 D1000 D1500 D2300 D3100
Potência total (refrigeração/aquecimento) kW 3 / 2,5 5,8 / 5,2 9,9 / 8,6 14,2 / 12,2 19,3 / 17,1
16.20°C /
Temperature approx. in suprimento (cooling/heating) ºC 15.90°C / 28°C 15.10°C / 30°C 15.70°C / 29°C 15.60°C / 29°C
28.50°C
Eficiência EN308: 5ºC exterior / 25ºC interior % 76 76 73 73 73
aquecimento
Válvula de expansão Eletronica Eletronica Eletronica Eletronica Eletronica
Nº velocidades 3 3 3 3 3
Tipo ventilador EC EC EC EC EC
Caudal de ar nominal m³/h 500 1.000 1.500 2.300 3.100
Pressão sonora nominal dB(A) 39 43 53 59 58
Unidade interior Pressão estática útil nominal na
descarga Pa 90 115 190 210 190
Largura/altura/profundidade mm 1450 / 270 / 904 1750 / 388 / 1216 2536 / 670 / 1290 2536 / 670 / 1290 2635 / 670 / 1400
Peso instalado kg 90 105 230 250 270
Fonte de alimentação V/f/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Estágios de filtração (suprimento/retorno) G3+F9 / G3 G3+F9 / G3 F7 / M5 F7 / M5 F7 / M5
Refrigerante Gás bateria DX R-410A R-410A R-410A R-410A R-410A
Intervalo funcionamento mín./máx. ºC -5°C / 40°C -5°C / 40°C -5°C / 45°C -5°C / 45°C -5°C / 45°C

Potência refrigeração total. Temperatura aprox. em suprimento (refrigeração): Entrada de ar na bobina DX: 13°C BS 40% UR, condensando a 40°C.
Potência aquecimento total. Temperatura aprox. em suprimento (aquecimento): Entrada de ar na bobina DX: 28,5°C BS, 50%, evaporando a 7°C.
Eficiência aquecimento EN308: De acordo com a norma UE1253/2014, em desempenho nominal, com condições de temperatura e umidade de acordo com EN308.
Fluxo de ar nominal. Pressão estática útil nominal na descarga. Estágios de filtração: Incluindo filtros.
Intervalo de funcionamento min./max.: Unidade std.

ACESSÓRIOS D500 D1000 D1500 D2300 D3100
QUALIDADE DO
Resistência elétrica antes da unidade de recuperação
Sistema de purificação Bioxigen AIR INTERIOR

CATÁLOGO KAYSUN Sistemas AVAC 2022 283
