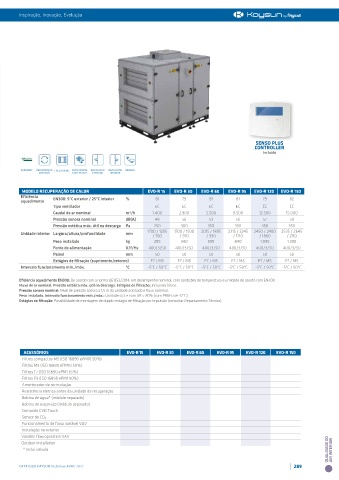

Page 289 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

SENSO PLUS
CONTROLLER
Incluído

EUROVENT RECUPERAÇÃO FREECOOLING FILTRAÇÃO DE INSTALAÇÃO INSTALAÇÃO MODBUS
ROTATIVA DUAS ETAPAS EXTERIOR INTERIOR

MODELO RECUPERAÇÃO DE CALOR EVO-R 15 EVO-R 30 EVO-R 60 EVO-R 95 EVO-R 120 EVO-R 150
Eficiência EN308: 5ºC exterior / 25ºC interior % 81 79 81 81 79 82
aquecimento
Tipo ventilador EC EC EC EC EC EC
Caudal de ar nominal m³/h 1.400 2.900 5.500 9.500 12.500 15.000
Pressão sonora nominal dB(A) 48 56 53 56 57 59
Pressão estática máx. útil na descarga Pa 250 300 350 350 350 350
Unidade interior Largura/altura/profundidade mm 1700 / 1295 1700 / 1500 2015 / 1895 2315 / 2245 2450 / 2400 2535 / 2645
/ 760 / 970 / 590 / 1710 / 1860 / 2110
Peso instalado kg 205 340 590 840 1.095 1.390
Fonte de alimentação V/f/Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Painel mm 50 50 50 50 50 50
Estágios de filtração (suprimento/retorno) F7 / M5 F7 / M5 F7 / M5 F7 / M5 F7 / M5 F7 / M5
Intervalo funcionamento mín./máx. ºC -5°C / 50°C -5°C / 50°C -5°C / 50°C -5°C / 50°C -5°C / 50°C -5°C / 50°C

Eficiência aquecimento EN308: De acordo com a norma UE1253/2014, em desempenho nominal, com condições de temperatura e umidade de acordo com EN308.
Fluxo de ar nominal. Pressão estática máx. útil na descarga. Estágios de filtração: Incluindo filtros.
Pressão sonora nominal: Nível de pressão sonora a 1,5 m da unidade acionada e fluxo nominal.
Peso instalado. Intervalo funcionamento mín./máx.: Unidade std. e com UR < 80% (com PREH até -12°C).
Estágios de filtração: Possibilidade de montagem de dupplo estágio de filtração por impulsão (consultar Departamento Técnico).

ACESSÓRIOS EVO-R 15 EVO-R 30 EVO-R 60 EVO-R 95 EVO-R 120 EVO-R 150
Filtros compactos M5 (ISO 16890 ePM10 50%)
Filtros M5 (ISO 16890 ePM10 50%)
Filtros F7 (ISO 16890 ePM1 65%)
Filtros F9 (ISO 16890 ePM1 90%)
Amortecedor de recirculação
Resistência elétrica antes da unidade de recuperação
Bobina de água* (módulo separado)
Bobina de expansão (módulo separado)
Comando EVO Touch
Sensor de CO2
Funcionamento de fluxo variável VAV
Instalação no exterior
Variable flow operation VAV
Outdoor installation
* Inclui válvula QUALIDADE DO AIR INTERIOR

CATÁLOGO KAYSUN Sistemas AVAC 2022 289
