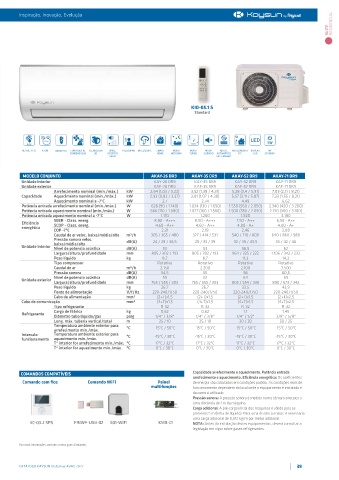

Page 39 - Catálogo Geral 2022

Inspiração, Inovação, Evolução
SUITE RESIDENCIAL

KID-05.1 S
Standard

REFRIG. R-32 K-ION MODO ECO CONTROLO DE TECNOLOGIA NÍVEL FOLLOW ME INTELIGENTE SMART MODO MODO MODO AJUSTE AQUECIMENTO DISPLAY 1W
CONDENSAÇÃO 3D ACÚSTICO HOME NOTURNO TURBO SILÊNCIO AUTOMÁTICO 8°C LED STANDBY
BAIXO DAS LÂMINAS

MODELO CONJUNTO AKAY-26 DR9 AKAY-35 DR9 AKAY-52 DR9 AKAY-71 DR9
Unidade interior KAY-26 DR9 KAY-35 DR9 KAY-52 DR9 KAY-71 DR9
Unidade exterior KAE-26 DR9 KAE-35 DR9 KAE-52 DR9 KAE-71 DR9
Arrefecimento nominal (mín./máx.) kW 2,64 (1,03 / 3,22) 3,52 (1,38 / 4,31) 5,28 (3,4 / 5,91) 7,03 (2,11 / 8,21)
Capacidade Aquecimento nominal (mín./máx.) kW 2,93 (0,82 / 3,37) 3,81 (1,07 / 4,38) 5,57 (3,11 / 5,87) 7,33 (1,55 / 8,21)
Aquecimento nominal a -7°C kW 2,7 2,74 4,49 6,62
Potência entrada arrefecimento nominal (mín./máx.) W 628 (90 / 1.140) 1.034 (130 / 1.650) 1.550 (560 / 2.050) 2.340 (420 / 3.200)
Potência entrada aquecimento nominal (mín./máx.) W 666 (110 / 1.080) 1.027 (160 / 1.560) 1.500 (780 / 2.050) 2.130 (300 / 3.100)
Potência entrada aquecimento nominal a -7°C W 1.170 1.260 1.820 3.180
SEER - Class. energ. 8,80 - A+++ 8,50 - A+++ 7,50 - A++ 6,50 - A++
Eficiência SCOP - Class. energ. 4,60 - A++ 4,60 - A++ 4,00 - A+ 4,00 - A+
energética
COP -7ºC 2,31 2,18 2,46 2,08
Caudal de ar veloc. baixa/média/alta m³/h 305 / 365 / 480 327 / 414 / 531 540 / 710 / 800 640 / 860 / 980
Pressão sonora veloc. dB(A) 24 / 29 / 36,5 25 / 33 / 39 32 / 39 / 43,5 33 / 42 / 46
baixa/média/alta
Unidade interior Nivel de potencia acústica dB(A) 53 53 56,5 62
Largura/altura/profundidade mm 805 / 302 / 193 805 / 302 / 193 964 / 325 / 222 1.106 / 342 / 232
Peso líquido kg 8,7 8,7 11,3 14,2
Tipo compressor Rotativo Rotativo Rotativo Rotativo
Caudal de ar m³/h 2.150 2.200 2.100 3.500
Pressão sonora dB(A) 54,5 55 56 60,5
Nivel de potencia acústica dB(A) 59 61 64 69
Unidade exterior
Largura/altura/profundidade mm 765 / 555 / 303 765 / 555 / 303 805 / 554 / 330 890 / 673 / 342
Peso líquido kg 26,7 26,7 33,5 43,9
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x1,5 (2+T)x1,5 (2+T)x1,5 (2+T)x2,5
Cabo de comunicação mm² (4+T)x1,5 (4+T)x1,5 (4+T)x1,5 (4+T)x2,5
Tipo refrigerante R-32 R-32 R-32 R-32
Carga de fábrica kg 0,62 0,62 1,1 1,45
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 3/8" 1/4" / 3/8" 1/4" / 1/2" 3/8" / 5/8"
Long. máx. tubería vertical/total m 25 / 10 25 / 10 30 / 20 50 / 25
Temperatura ambiente exterior para ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C -15°C / 50°C
arrefecimento mín./máx.
Intervalo Temperatura ambiente exterior para ºC -15°C / 30°C -15°C / 30°C -15°C / 30°C -15°C / 30°C
funcionamento aquecimento mín./máx.
Tª interior for arrefecimento mín./máx. ºC 17°C / 32°C 17°C / 32°C 17°C / 32°C 17°C / 32°C
Tª interior for aquecimento mín./máx. ºC 0°C / 30°C 0°C / 30°C 0°C / 30°C 0°C / 30°C

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Os coeficientes
Comando com fios Comando WiFi Painel de energia são calculados em condições padrão. As condições reais de
multifunções funcionamento dependem do local onde o equipamento é instalado e
de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara anecoica a
uma distância de 1 m da máquina.
Carga adicional: A pré-carga inicial das máquinas é válida para os
primeiros 5 m (linha de líquido). Para uma distância maior, é necessária
uma carga adicional de 0,012 kg/m por metro adicional.
KC-03.2 SPS FRIWF-USB-02 K01-WIFI KMB-01 NOTA: Antes da instalação destes equipamentos, deverá consultar a
legislação em vigor sobre gases refrigerantes.

Para mais informações, consulte a nossa gama Comandos.

CATÁLOGO KAYSUN Sistemas AVAC 2022 39
