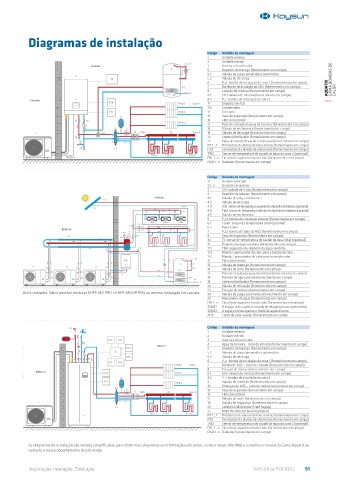

Diagramas de instalação

Código Unidade de montagem
1 Unidade exterior
2 Unidade interior
12
Interior
Indoor 3 Interface do utilizador
11 7 5 Depósito de balanço (fornecimento em campo)
5.1 Válvula de purga pneumática automática
2
25 5.2 Válvula de descarga GAMA BOMBAS DE
6 P_o: bomba de circulação da zona 1 (fornecimento em campo)
11.1 7 Bomba de recirculação da AQS (fornecimento em campo) AQUATIX
8 Estação de mistura (fornecimento em campo) CALOR
11.3 17 8.1 SV3: válvula de mistura (fornecimento em campo)
Exterior 3 8.2 P_c: bomba de circulação da zona 2
Outdoor
RT8 RAD.1 Zone 1 11 Depósito de AQS
11.3 Condensador
RT1 RAD.2 12 Consumo
13 Vaso de expansão (fornecimento em campo)
13
17 17 15 Filtro (Acessório)
RAD.n
15 17 Tubo de entrada da água da torneira (fornecimento em campo)
5.1 18 Válvula de enchimento (fornecimento em campo)
6
1 8 TW2 23 Zone 2 19 Válvula de descarga (fornecimento em campo)
19 23 Coletor/distribuidor (fornecimento em campo)
2.1 2.2
18 5 25 Placa de transferência do termóstato (fornecimento em campo)
RT 1…7 Termóstato da divisão de baixa tensão (fornecimento em campo)
19 5.2 RT8 Termóstato da divisão de alta tensão (fornecimento em campo)
TW2 Sensor de temperatura do caudal da água da zona 2 (opcional)
FHL1 FHL2 FHLN
Modbus FHL 1…n Circuito de aquecimento do chão (fornecimento em campo)
RAD.1...n Radiador (fornecimento em campo)
Código Unidade de montagem
1.1 Unidade principal
1.2...n Unidade secundária
3 SV1: válvula de 3 vias (fornecimento em campo)
4 Depósito de balanço (fornecimento em campo)
Indoor
Interior 4.1 Válvula de purga automática
6.2
4.2 Válvula de descarga
6.1 Zone 1 4.3 Tbt1: sensor de temperatura superior do depósito de balanço (opcional)
19 20 4.4 Tbt2: sensor de temperatura inferior do depósito de balanço (opcional)
4.5 Válvula de enchimento
5 P_O: bomba de circulação exterior (fornecimento em campo)
FOU1 FOU2 FOUn 6.1 Tsolar: sensor da temperatura solar (opcional)
23
5 6.2 Painel solar
Exterior
Outdoor 19 20
4.5 9 7 P_D: bomba do tubo da AQS (fornecimento em campo)
19 25 4 14 9 Vaso de expansão (fornecimento em campo)
14
10 T1: sensor de temperatura do caudal da água total (opcional)
11 Depósito da água sanitária (fornecimento em campo)
FHL1 FHL2 FHLn Zone 2
24 11.1 TBH: aquecedor do depósito da água sanitária
13
3 11.2 Moeda 1 permutador de calor para a bomba de calor
11.3 Moeda 2 permutador de calor para a energia solar
18
AHS 12 Filtro (Acessório)
11 7 13 Válvula de retenção (fornecimento em campo)
1.n 1.2 1.1
14 14 10 13 14 Válvula de corte (fornecimento em campo)
11.2
13 14 13 14 17 Tubo de entrada da água da torneira (fornecimento em campo)
14 13
12 12 12 11.1 18 Torneira de água quente (fornecimento em campo)
13
17 19 Coletor/distribuidor (fornecimento em campo)
11.3
20 Válvula de derivação (fornecimento em campo)
23 Estação de mistura (fornecimento em campo)
Até 6 unidades. Não é possível misturar KHPS-MO PRO e KHPS-MO HP PRO na mesma instalação em cascata. 24 Válvula de purga automática (fornecimento em campo)
Up to 6 units. It’s not possible to mix KHPS-MO PRO and KHPS-MO HP PRO in the same cascade installation.
25 Manómetro da água (fornecimento em campo)
FHL1...n Circuito de aquecimento do chão (fornecimento em campo)
ZONE1 O espaço utiliza apenas o modo de refrigeração ou aquecimento
ZONE2 O espaço utiliza apenas o modo de aquecimento
AHS Fonte de calor auxiliar (fornecimento em campo
10 4 Código Unidade de montagem
1 Unidade exterior
2 Unidade interior
RT2 RT3 3 Interface do utilizador
7 18 Interior 4 Água da torneira – tubo de entrada (fornecimento em campo)
Indoor
RT4 5 Depósito de balanço (fornecimento em campo)
15 25 5.1 Válvula de purga pneumática automática
9
RT5 5.2 Válvula de descarga
17 6 P_o: bomba de circulação da zona 1 (fornecimento em campo)
RT7 RT6
RAD.1 Zone 1 7 Bomba de AQS – tubo de entrada (fornecimento em campo)
8 Estação de mistura (fornecimento em campo)
Outdoor RT8 RAD.2 8.1 SV3: válvula de mistura (fornecimento em campo)
Exterior
13 8.2 P_c: bomba de circulação da zona 2
3 RT1 9 Válvula de retenção (fornecimento em campo)
RAD.n
10 Produção de AQS – tubo de saída (fornecimento em campo)
5.1 6 13 Vaso de expansão (fornecimento em campo)
8 TW2 23 Zone 2
15 Filtro (acessório)
2.1 2.2 17 Válvula de corte (fornecimento em campo)
5
1 18 Válvula de segurança (fornecimento em campo)
5.2 23 Collection/distributor (Field Supply)
25 Multi thermostat board (optional)
FHL1 FHL2 FHLN
2 RT 1...7 Termóstato da divisão de baixa tensão (fornecimento em campo)
RT8 Termóstato da divisão de alta tensão (fornecimento em campo)
TW2 Sensor de temperatura do caudal da água da zona 2 (opcional)
FHL 1 ...n Circuito de aquecimento do chão (fornecimento em campo)
RAD.1...n Radiador (fornecimento em campo)
Os diagramas de instalação são versões simplificadas; para obter mais diagramas ou informações adicionais, visite o nosso sítio Web e consulte o manual da Gama Aquatix ou
contacte o nosso departamento de pré-venda.
