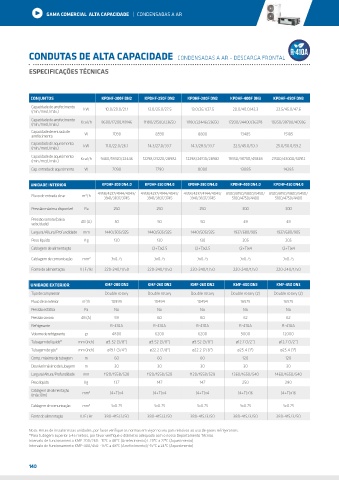

Page 140 - Catálogo Geral 2019

GAMA COMERCIAL ALTA CAPACIDADE | CONDENSADAS A AR

CONDUTAS DE ALTA CAPACIDADE CONDENSADAS A AR – DESCARGA FRONTAL

ESPECIFICAÇÕES TÉCNICAS

CONJUNTOS KPDHF-200F DN2 KPDHF-250F DN2 KPDHF-280F DN2 KPDHF-400F DN3 KPDHF-450F DN3
Capacidade de arrefecimento kW 10.0/20.0/21.1 13.0/25.0/27.5 13.0/26.1/27.5 20.0/40.0/42.3 22.5/45.0/47.6
(min./med./máx.)
Capacidade de arrefecimento Kcal/h 8600/17200/18146 11180/21500/23650 11180/22446/23650 17200/34400/36378 19350/38700/40936
(min./med./máx.)
Capacidade de entrada de W 7090 8590 8800 13485 15185
arrefecimento
Capacidade de aquecimento kW 11.0/22.0/26.1 14.3/27.0/33.7 14.3/28.5/33.7 22.5/45.0/53.3 25.0/50.0/59.2
(min./med./máx.)
Capacidade de aquecimento Kcal/h 9460/18920/22446 12298/23220/28982 12298/24510/28982 19350/38700/45838 21500/43000/50912
(min./med./máx.)
Cap. entrada de aquecimento W 7090 7790 8000 13085 14285

UNIDADE INTERIOR KPDHF-200 DN4.0 KPDHF-250 DN4.0 KPDHF-280 DN4.0 KPDHF-400 DN4.0 KPDHF-450 DN4.0
4358/4237/4144/4043/ 4358/4237/4144/4043/ 4358/4237/4144/4043/ 6500/6150/5800/5450/ 6500/6150/5800/5450/
3
Fluxo de entrada de ar m /h
3941/3837/3745 3941/3837/3745 3941/3837/3745 5100/4750/4400 5100/4750/4400
Pressão máxima disponível Pa 250 250 250 300 300
Pressão sonora (baixa dB (A) 50 50 50 49 49
velocidade)
Largura/Altura/Profundidade mm 1440/505/925 1440/505/925 1440/505/925 1937/680/905 1937/680/905
Peso líquido Kg 130 130 130 205 205
Cablagem de alimentação (2+T)x2.5 (2+T)x2.5 (2+T)x4 (2+T)x4
Cablagem de comunicação mm 2 3x0.75 3x0.75 3x0.75 3x0.75 3x0.75
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR KMF-200 DN2 KMF-260 DN2 KMF-260 DN2 KMF-400 DN3 KMF-450 DN3
Tipo de compressor Double rotary Double rotary Double rotary Double rotary (2) Double rotary (2)
Fluxo de ar exterior m /h 10999 10494 10494 16575 16575
3
Pressão estática Pa No No No No No
Pressão sonora dB (A) 59 60 60 62 62
Refrigerante R-410A R-410A R-410A R-410A R-410A
Volume de refrigerante gr 4800 6200 6200 9000 12000
Tubagem de líquido* mm (inch) ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø12.7 (1/2”) ø12.7 (1/2”)
Tubagem de gás* mm (inch) ø19.1 (3/4") ø22.2 (7/8") ø22.2 (7/8") ø25.4 (1") ø25.4 (1")
Comp. máximo de tubagem m 60 60 60 120 120
Desnível máximo de tubagem m 30 30 30 30 30
Largura/Altura/Profundidade mm 1120/1558/528 1120/1558/528 1120/1558/528 1360/1650/540 1460/1650/540
Peso líquido Kg 137 147 147 250 280
Cablagem de alimentação mm 2 (4+T)x4 (4+T)x4 (4+T)x4 (4+T)x16 (4+T)x16
(máx.10m)
Cablagem de comunicação mm 2 3x0.75 3x0.75 3x0.75 3x0.75 3x0.75

Fonte de alimentação V / F / Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
*Para tubagem superior a 45 metros, por favor verifique o diâmetro adequado com o nosso Departamento Técnico.
Intervalo de funcionamento KMF-200/260: -15ºC a 48ºC (Arrefecimento)/-20ºC a 27ºC (Aquecimento)
Intervalo de funcionamento KMF-400/450: -15ºC a 48ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)

140
