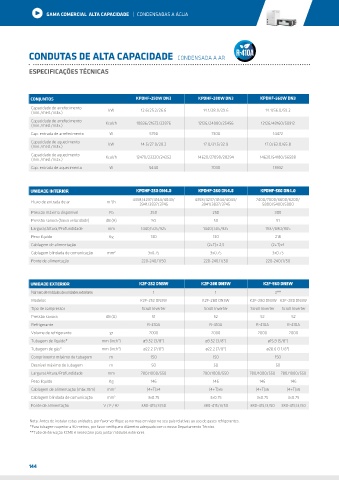

Page 144 - Catálogo Geral 2019

GAMA COMERCIAL ALTA CAPACIDADE | CONDENSADAS A ÁGUA

CONDUTAS DE ALTA CAPACIDADE CONDENSADA A AR

ESPECIFICAÇÕES TÉCNICAS

CONJUNTOS KPDHF-250W DN3 KPDHF-280W DN3 KPDHF-560W DN3
Capacidade de arrefecimento kW 12.6/25.2/26.6 14.1/28.0/29.6 14.1/56.0/59.2
(min./med./máx.)
Capacidade de arrefecimento Kcal/h 10836/21672/22876 12126/24080/25456 12126/48160/50912
(min./med./máx.)
Cap. entrada de arrefecimento W 5790 7300 14472
Capacidade de aquecimento kW 14.5/27.0/28.2 17.0/31.5/32.9 17.0/63.0/65.8
(min./med./máx.)
Capacidade de aquecimento Kcal/h 12470/23220/24252 14620/27090/28294 14620/54180/56588
(min./med./máx.)
Cap. entrada de aquecimento W 5440 7030 13932

UNIDADE INTERIOR KPDHF-250 DN4.0 KPDHF-280 DN4.0 KPDHF-560 DN4.0
4358/4237/4144/4043/ 4358/4237/4144/4043/ 7400/7000/6600/6200/
3
Fluxo de entrada de ar m /h
3941/3837/3745 3941/3837/3745 5800/5400/5000
Pressão máxima disponível Pa 250 250 300
Pressão sonora (baixa velocidade) dB (A) 50 50 51
Largura/Altura/Profundidade mm 1440/505/925 1440/505/925 1937/680/905
Peso líquido Kg 130 130 218
Cablagem de alimentação (2+T)x 2,5 (2+T)x4
Cablagem blindada de comunicação mm 2 3x0.75 3x0.75 3x0.75
Fonte de alimentação 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR K2F-252 DN3W K2F-280 DN3W K2F-560 DN3W
Número de módulos de unidades exteriores 1 1 2**
Modelos K2F-252 DN3W K2F-280 DN3W K2F-280 DN3W K2F-280 DN3W
Tipo de compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Pressão sonora dB (A) 51 52 52 52
Refrigerante R-410A R-410A R-410A R-410A
Volume de refrigerante gr 2000 2000 2000 2000
Tubagem de líquido* mm (inch") ø9.52 (3/8") ø9.52 (3/8") ø15.9 (5/8")
Tubagem de gás* mm (inch") ø22.2 (7/8") ø22.2 (7/8") ø28.6 (1 1/8")
Comprimento máximo de tubagem m 150 150 150
Desnível máximo de tubagem m 50 50 50
Largura/Altura/Profundidade mm 780/1000/550 780/1000/550 780/1000/550 780/1000/550
Peso líquido Kg 146 146 146 146
Cablagem de alimentação (máx.10m) mm 2 (4+T)x4 (4+T)x6 (4+T)x6 (4+T)x6
Cablagem blindada de comunicação mm 2 3x0.75 3x0.75 3x0.75 3x0.75
Fonte de alimentação V / F / Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
*Para tubagem superior a 90 metros, por favor verifique o diâmetro adequado com o nosso Departamento Técnico.
**Tubo de derivação KCME é necessário para juntar módulos exteriores

144
