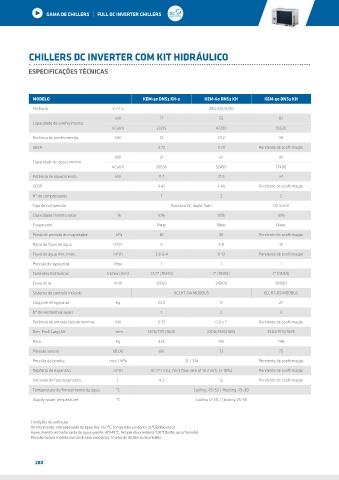

Page 280 - Catálogo Geral 2019

GAMA DE CHILLERS | FULL DC INVERTER CHILLERS

CHILLERS DC INVERTER COM KIT HIDRÁULICO

ESPECIFICAÇÕES TÉCNICAS

MODELO KEM-30 DNS3 KH-2 KEM-60 DNS3 KH KEM-90 DNS3 KH
Potência V-f-Hz 380-415/3/50
kW 27 55 82
Capacidade de arrefecimento
kCal/h 23215 47300 70520
Potência de arrefecimento kW 12 23.2 38
SEER 3.72 3.73 Pendente de confirmação
kW 31 61 90
Capacidade de aquecimento
kCal/h 26650 52450 77400
Potência de aquecimento kW 11.7 21.5 34
SCOP 3.43 3.45 Pendente de confirmação
Nº de compressores 1 2 2

Tipo de compressor Rotativo DC duplo Twin DC Scroll
Capacidade mínima total % 10% 10% 10%
Evaporador Plates Plates Plates
Perda de pressão do evaporador kPa 60 80 Pendente de confirmação
Rácio de fluxo de água m³/h 5 9.8 15
Fluxo de água min./máx. m³/h 3.8-6.4 8-13 Pendente de confirmação
Pressão de água máx. Mpa 1 1 1

Conexões hidráulicas Inches (mm) 1 1/2" (DN40) 2" (DN50) 2" (DN50)
Fluxo de ar m³/h 12500 24000 38000
Sistema de controlo incluído KCCHT-04 MODBUS KCCHT-05 MODBUS
Carga de refrigerante Kg 10.5 17 27
Nº de ventoinhas axiais 1 2 3
Potência de entrada das ventoinhas kW 0.45 0.6 x 2 Pendente de confirmação
Dim. Prof/Larg/Alt. mm 1870/1175/1000 2200/1325/1055 3220/1513/1095
Peso Kg 335 515 748
Pressão sonora dB (A) 68 73 75

Pressão da bomba mca / kPa 32 / 314 Pendente de confirmação
Depósito de expansão m³/h At 27.1 mca, for a flow rate of 10 m3/h. (± 10%) Pendente de confirmação
Intervalo de funcionamento L 4.2 12 Pendente de confirmação
Temperatura de fornecimento da água ºC Cooling -15~52 / Heating -15~30
Supply water temperature ºC Cooling 0~20 / Heating 25~55

Condições de avaliação:
Arrefecimento: entrada/saída de água fria: 12/7ºC, temperatura exterior 35ºC(bolbo seco)
Aquecimento: entrada/saída de água quente: 40/45ºC, temperatura exterior 7/6ºC(bolbo seco/húmido)
Pressão sonora medida numa Câmara anecoica a 1 metro de distância da unidade.
