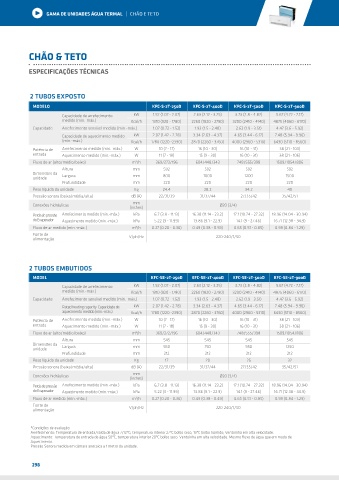

Page 298 - Catálogo Geral 2019

GAMA DE UNIDADES ÁGUA TERMAL | CHÃO E TETO

CHÃO & TETO

ESPECIFICAÇÕES TÉCNICAS

2 TUBOS EXPOSTO

MODELO KFC-S-2T-250D KFC-S-2T-400D KFC-S-2T-500D KFC-S-2T-900D
Capacidade de arrefecimento kW 1.52 (1.07 - 2.07) 2.63 (2.12 - 3.25) 3.73 (2.8 - 4.82) 5.67 (4.72 - 7.17)
medido (min.-máx.) Kcal/h 1310 (920 - 1780) 2260 (1820 - 2790) 3200 (2410 - 4140) 4875 (4060 - 6170)
Capacidade Arrefecimento sensível medido (min.-máx.) 1.07 (0.72 - 1.52) 1.93 (1.5 - 2.48) 2.62 (1.9 - 3.51) 4.47 (3.6 - 5.92)
Capacidade de aquecimento medido kW 2.07 (1.42 - 2.78) 3.34 (2.63 - 4.37) 4.65 (3.44 - 6.17) 7.48 (5.94 - 9.96)
(min.-máx.) Kcal/h 1780 (1220 -2390) 2870 (2260 - 3760) 4000 (2960 - 5310) 6430 (5110 - 8560)
Potência de Arrefecimento medido (min.-máx.) W 10 (7 - 17) 16 (10 - 30) 16 (10 - 31) 38 (21 - 103)
entrada Aquecimento medido (min.-máx.) W 11 (7 - 18) 15 (9 - 30) 16 (10 - 31) 38 (21 - 106)
Fluxo de ar (alto/médio/baixo) m /h 369/272/196 604/448/343 748/555/398 1509/1054/806
3
Altura mm 592 592 592 592
Dimensões da Largura mm 800 1000 1200 1500
unidade
Profundidade mm 220 220 220 220
Peso líquido da unidade Kg 24.4 28.2 34.2 40
Pressão sonora (baixa/média/alta) dB (A) 22/31/39 31/37/44 27/35/42 35/42/51
mm
Conexões hidráulicas Ø20 (3/4)
(inches)
Perda de pressão Arrefecimento medido (min.-máx.) kPa 6.7 (3.8 - 11.13) 16.38 (11.14 - 23.2) 17.1 (10.74 - 27.32) 18.96 (14.04 - 30.94)
do Evaporador Aquecimento medido (min.-máx.) kPa 5.22 (3 - 11.99) 13.86 (9.1 - 22.9) 14.1 (9 - 27.46) 16.71 (12.38 - 34.9)
3
Fluxo de ar medido (min.-máx.) m /h 0.27 (0.20 - 0.36) 0.49 (0.38 - 0.59) 0.65 (0.51 - 0.85) 0.99 (0.84 - 1.29)
Fonte de V/ph/Hz 220-240/1/50
alimentação

2 TUBOS EMBUTIDOS
MODEL KFC-SE-2T-250D KFC-SE-2T-400D KFC-SE-2T-500D KFC-SE-2T-900D
Capacidade de arrefecimento kW 1.52 (1.07 - 2.07) 2.63 (2.12 - 3.25) 3.73 (2.8 - 4.82) 5.67 (4.72 - 7.17)
medido (min.-máx.) Kcal/h 1310 (920 - 1780) 2260 (1820 - 2790) 3200 (2410 - 4140) 4875 (4060 - 6170)
Capacidade Arrefecimento sensível medido (min.-máx.) 1.07 (0.72 - 1.52) 1.93 (1.5 - 2.48) 2.62 (1.9 - 3.51) 4.47 (3.6 - 5.92)
Rated heating capacity Capacidade de kW 2.07 (1.42 - 2.78) 3.34 (2.63 - 4.37) 4.65 (3.44 - 6.17) 7.48 (5.94 - 9.96)
aquecimento medido (min.-máx.) Kcal/h 1780 (1220 -2390) 2870 (2260 - 3760) 4000 (2960 - 5310) 6430 (5110 - 8560)
Potência de Arrefecimento medido (min.-máx.) W 10 (7 - 17) 16 (10 - 30) 16 (10 - 31) 38 (21 - 103)
entrada Aquecimento medido (min.-máx.) W 11 (7 - 18) 15 (9 - 30) 16 (10 - 31) 38 (21 - 106)
3
Fluxo de ar (alto/médio/baixo) m /h 369/272/196 604/448/343 748/555/398 1509/1054/806
Altura mm 545 545 545 545
Dimensões da Largura mm 550 750 950 1250
unidade
Profundidade mm 212 212 212 212
Peso líquido da unidade Kg 17 20 25 32
Pressão sonora (baixa/média/alta) dB (A) 22/31/39 31/37/44 27/35/42 35/42/51
mm
Conexões hidráulicas Ø20 (3/4)
(inches)
Perda de pressão Arrefecimento medido (min.-máx.) kPa 6.7 (3.8 - 11.13) 16.38 (11.14 - 23.2) 17.1 (10.74 - 27.32) 18.96 (14.04 - 30.94)
do Evaporador Aquecimento medido (min.-máx.) kPa 5.22 (3 - 11.99) 13.86 (9.1 - 22.9) 14.1 (9 - 27.46) 16.71 (12.38 - 34.9)
3
Fluxo de ar medido (min.-máx.) m /h 0.27 (0.20 - 0.36) 0.49 (0.38 - 0.49) 0.65 (0.51 - 0.85) 0.99 (0.84 - 1.29)
Fonte de V/ph/Hz 220-240/1/50
alimentação

*Condições de avaliação:
Arrefecimento: Temperatura de entrada/saída de água 7/12ºC; temperatura interior 27ºC bolbo seco, 19ºC bolbo húmido; Ventoinha em alta velocidade.
Aquecimento: Temperatura de entrada de água 50ºC, temperatura interior 20ºC bolbo seco. Ventoinha em alta velocidade. Mesmo fluxo de água que em modo de
Aquecimento.
Pressão Sonora medida em câmara anecoica a 1 metro da unidade.

298
