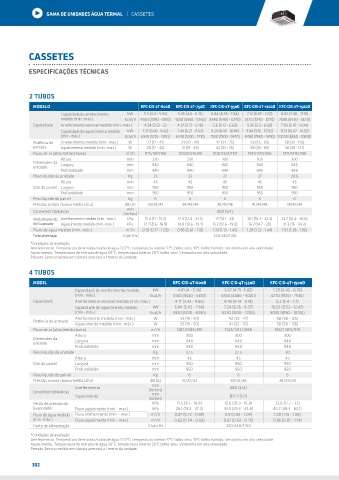

Page 302 - Catálogo Geral 2019

GAMA DE UNIDADES ÁGUA TERMAL | CASSETES

CASSETES

ESPECIFICAÇÕES TÉCNICAS

2 TUBOS

MODELO KFC-CIS-2T-600D KFC-CIS-2T-750D KFC-CIS-2T-950D KFC-CIS-2T-1200D KFC-CIS-2T-1500D
Capacidade de arrefecimento kW 5.3 (4.4 - 5.93) 5.45 (4.6 - 6.12) 6.84 (6.35 - 7.84) 7.12 (6.67 - 7.87) 8.82 (7.48 - 11.19)
medido (min.-máx.) Kcal/h 4560 (3780 - 5100) 4690 (3960 - 5260) 5880 (5460 - 6740) 6120 (5740 - 6770) 7580 (6430 - 9620)
Capacidade Arrefecimento sensível medido (min.-máx.) 4.34 (3.52 - 5) 4.51 (3.72 - 5.18) 5.6 (5.13 - 6.63) 5.95 (5.5 - 6.68) 7.03 (5.97 - 9.04)
Capacidade de aquecimento medido kW 7.37 (6.06 - 8.42) 7.49 (6.27 - 8.62) 9.24 (8.49 - 10.86) 9.84 (9.16 - 10.92) 11.73 (10.07 - 14.92)
(min.-máx.) Kcal/h 6340 (5210 - 7240) 6440 (5390 - 7410) 7950 (7300 - 9340) 8460 (7880 - 9390) 10090 (8660 - 12830)
Potência de Arrefecimento medido (min.-máx.) W 27 (17 - 41) 31 (20 - 49) 42 (34 - 75) 59 (45 - 85) 58 (39 - 126)
entrada Aquecimento medido (min.-máx.) W 28 (17 - 42) 31 (19 - 49) 42 (33 - 76) 58 (45 - 85) 58 (39 - 127)
Fluxo de ar (alto/médio/baixo) m /h 1175/987/768 1229/1020/810 1530/1224/1101 1581/1371/1236 1871/1415/1198
3
Altura mm 230 230 300 300 300
Dimensões da Largura mm 840 840 840 840 840
unidade
Profundidade mm 840 840 840 840 840
Peso líquido da unidade Kg 23 23 27 27 29.5
Altura mm 45 45 45 45 45
Dim.do painel Largura mm 950 950 950 950 950
Profundidade mm 950 950 950 950 950
Peso líquido do painel Kg 6 6 6 6 6
Pressão sonora (baixa/média/alta) dB (A) 33/39/43 34/40/44 39/42/46 41/44/48 39/43/49
mm
Conexões hidráulicas Ø20 (3/4)
(Inches)
Perda de pressão Arrefecimento medido (min.-máx.) kPa 15.4 (11 - 19.2) 17.4 (12.4 - 21.3) 17 (14.1 - 22) 18.1 (16.3 - 22.3) 22.7 (16.4 - 36.6)
do Evaporador Aquecimento medido (min.-máx.) kPa 12.7 (8.6 - 16.9) 14.8 (10.6 - 19.1) 15.2 (12.6 - 19.9) 16.2 (14.7 - 20) 21.3 (15 - 34.3)
3
Fluxo de água medido (min.-máx.) m /h 0.92 (0.77 - 1.05) 0.96 (0.81 - 1.10) 1.24 (1.13 - 1.43) 1.28 (1.22 - 1.44) 1.53 (1.28 - 1.96)
Fonte alimentação V/ph/Hz 220-240/1/50
*Condições de avaliação:
Arrefecimento: Temperatura de entrada/saída de água 7/12ºC; temperatura interior 27ºC bolbo seco, 19ºC bolbo húmido; Ventoinha em alta velocidade.
Aquecimento: Temperatura de entrada de água 50ºC, temperatura interior 20ºC bolbo seco. Ventoinha em alta velocidade.
Pressão Sonora medida em câmara anecoica a 1 metro da unidade.

4 TUBOS
MODEL KFC-CIS-4T-600D KFC-CIS-4T-950D KFC-CIS-4T-1500D
Capacidade de arrefecimento medido kW 4.81 (4 - 5.36) 5.07 (4.75 -5.82) 7.29 (6.45 - 8.76)
(min.-máx.) Kcal/h 4140 (3440 - 4610) 4360 (4080 - 5000) 6270 (5550 - 7530)
Capacidade Arrefecimento sensível medido (min.-máx.) 4.17 (3.42 - 4.66) 4.45 (4.14 - 5.18) 6.2 (5.4 - 7.7)
Capacidade de aquecimento medido kW 6.88 (5.83 - 7.66) 7.24 (6.76 - 8.37) 10.53 (9.53 - 12.47)
(min.-máx.) Kcal/h 5920 (5010 - 6590) 6230 (5810 - 7200) 9050 (8190 - 10720)
Arrefecimento medido (min.-máx.) W 33 (19 - 50) 42 (32 - 77) 58 (38 - 125)
Potência de entrada
Aquecimento medido (min.-máx.) W 33 (19 - 50) 41 (32 - 76) 58 (38 - 126)
3
Fluxo de ar (alto/médio/baixo) m /h 1287/1084/851 1525/1212/1088 1857/1410/1191
Altura mm 300 300 300
Dimensões da Largura mm 840 840 840
unidade
Profundidade mm 840 840 840
Peso líquido da unidade Kg 27.5 27.5 30
Altura mm 45 45 45
Dim.do painel Largura mm 950 950 950
Profundidade mm 950 950 950
Peso líquido do painel Kg 6 6 6
Pressão sonora (baixa/média/alta) dB (A) 31/37/42 38/41/46 38/43/49
mm
Arrefecimento Ø20 (3/4)
Conexões hidráulicas (Inches)
mm
Aquecimento Ø12.7 (1/2)
(Inches)
Perda de pressão do kPa 11.5 (8.1 - 14.8) 12.6 (10.9 - 16.4) 22.6 (17.7 - 33)
Evaporador Fluxo aquecimento (min. - max.) kPa 26.1 (19.3 - 37.2) 33.5 (29.3 - 43.8) 45.7 (38.3 - 62.1)
3
Fluxo de água medido Fluxo arrefecimento (min. - max.) m /h 0.87 (0.72 - 0.99) 0.9 (0.83 - 1.04) 1.30 (1.15 - 1.58)
(min.-máx.) Fluxo aquecimento (min. - max.) m /h 0.62 (0.54 - 0.69) 0.67 (0.63 - 0.78) 0.96 (0.87 - 1.14)
3
Fonte de alimentação V/ph/Hz 220-240/1/50
*Condições de avaliação:
Arrefecimento: Temperatura de entrada/saída de água 7/12ºC; temperatura interior 27ºC bolbo seco, 19ºC bolbo húmido; Ventoinha em alta velocidade.
Aquecimento: Temperatura de entrada de água 50ºC, temperatura interior 20ºC bolbo seco. Ventoinha em alta velocidade.
Pressão Sonora medida em câmara anecoica a 1 metro da unidade.
