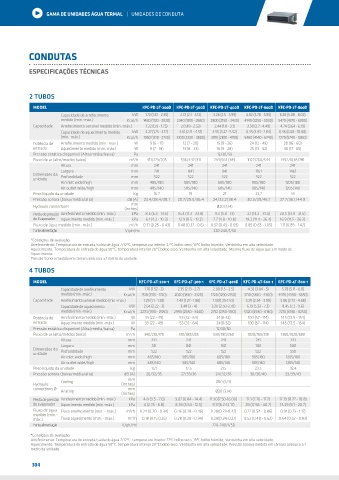

GAMA DE UNIDADES ÁGUA TERMAL | UNIDADES DE CONDUTA

CONDUTAS

ESPECIFICAÇÕES TÉCNICAS

2 TUBOS

MODEL KFC-PD-2T-200D KFC-PD-2T-300D KFC-PD-2T-400D KFC-PD-2T-600D KFC-PD-2T-800D
Capacidade de arrefecimento kW 1.72 (1.32 - 2.35) 2.72 (2.1 - 3.12) 3.26 (2.5 - 3.99) 4.82 (3.78 - 5.85) 6.36 (5.08 - 8.02)
medido (min.-máx.) Kcal/h 1480 (1120 - 2020) 2340 (1810 - 2680) 2800 (2150 - 3430) 4140 (3250 - 5030) 5470 (4370 - 6900)
Capacidade Arrefecimento sensível medido (min.-máx.) 1.22 (0.9 - 1.75) 2 (1.49 - 2.53) 2.44 (1.8 - 3.1) 3.58 (2.7 - 4.49) 4.74 (3.64 - 6.19)
Capacidade de aquecimento medido kW 2.27 (1.75 - 3.17) 3.61 (2.71 - 4.51) 4.55 (3.27 - 5.52) 6.35 (4.81 - 7.84) 8.46 (6.68 - 10.88)
(min.-máx.) Kcal/h 1950 (1510 - 2730) 3100 (2330 - 3880) 3910 (2810 - 4750) 5460 (4140 - 6740) 7270 (5740 - 9360)
Potência de Arrefecimento medido (min.-máx.) W 9 (6 - 17) 12 (7 - 20) 15 (9 - 26) 24 (12 - 49) 28 (16 - 60)
entrada Aquecimento medido (min.-máx.) W 9 (7 - 18) 13 (8 - 23) 16 (9 - 28) 25 (13 - 52) 30 (17 - 65)
Pressão estática disponível (Alta/média/baixa) Pa 12/30/50
Fluxo de ar (alto/médio/baixo) m /h 411/273/205 596/442/311 734/564/389 1022/760/544 1452/1038/781
3
Altura mm 241 241 241 241 241
Largura mm 741 841 941 1161 1461
Dimensões da Profundidade mm 522 522 522 522 522
unidade
Air inlet wide/high mm 485/180 585/180 685/180 905/180 1205/180
Air outlet wide/high mm 485/140 585/140 685/140 905/140 1205/140
Peso líquido da unidade Kg 16.7 19 21 23.7 33
Pressão sonora (baixa/média/alta) dB (A) 23.4/28.4/38.1 20.7/29.5/36.4 24/32.2/38.4 30.3/39/46.1 27.7/36.1/44.9
mm
Hydraulic connections Ø20 (3/4)
(inches)
Perda de pressão Arrefecimento medido (min.-máx.) kPa 8.6 (6.3 - 13.6) 16.4 (11.3 - 23.8) 9.3 (5.8 - 13) 22 (14.2 - 31.4) 20.5 (13.9 - 31.6)
do Evaporador Aquecimento medido (min.-máx.) kPa 6.1 (4.2 - 10.3) 12.9 (8.5 - 19.2) 7.7 (4.8 - 10.8) 18.2 (11.4 - 26.4) 16.9 (11.5 - 26.3)
Fluxo de água medido (min.-máx.) m /h 0.31 (0.25 - 0.43) 0.48 (0.37 - 0.6) 0.57 (0.43 - 0.69) 0.85 (0.65 - 1.05) 1.11 (0.89 - 1.42)
3
Fonte alimentação V/ph/Hz 220-240/1/50
*Condições de avaliação:
Arrefecimento: Temperatura de entrada/saída de água 7/12ºC; temperatura interior 27ºC bolbo seco, 19ºC bolbo húmido; Ventoinha em alta velocidade.
Aquecimento: Temperatura de entrada de água 50ºC, temperatura interior 20ºC bolbo seco. Ventoinha em alta velocidade. Mesmo fluxo de água que em modo de
Aquecimento.
Pressão Sonora medida em câmara anecoica a 1 metro da unidade.
4 TUBOS

MODEL KFC-PD-4T-200-1 KFC-PD-4T-300-1 KFC-PD-4T-400D KFC-PD-4T-600-1 KFC-PD-4T-800-1
Capacidade de arrefecimento kW 1.76 (1.52 - 2) 2.35 (2.13 - 2.7) 2.00 (1.5 - 2.5) 4.32 (3.84 - 5) 5.78 (5.11 - 6.8)
medido (min.-máx.) Kcal/h 1510 (1310 - 1720) 2020 (1830 - 2320) 1720 (1290-2150) 3710 (3300 - 4300) 4970 (4390 - 5850)
Capacidade Arrefecimento sensível medido (min.-máx.) 1.29 (1.1 - 1.38) 1.43 (1.27 - 1.86) 1.50(1.25-1.53) 3.29 (2.34 - 3.99) 3.86 (2.73 - 4.68)
Capacidade de aquecimento kW 2.64 (2.22 - 3) 3.48 (3 - 4) 3.20 (2.50-3.70) 6.19 (5.33 - 7.2) 8.45 (7.2 - 9.6)
medido (min.-máx.) Kcal/h 2270 (1910 - 2580) 2990 (2580 - 3440) 2752 (2150-3182) 5320 (4580 - 6190) 7270 (6190 - 8250)
Potência de Arrefecimento medido (min.-máx.) W 33 (22 - 49) 53 (32 - 64) 24(8-32) 100 (57 - 114) 145 (72.5 - 154)
entrada Aquecimento medido (min.-máx.) W 33 (22 - 49) 53 (32 - 64) 24(8-32) 100 (57 - 114) 145 (72.5 - 154)
Pressão estática disponível (Alta/média/baixa) Pa 12/30/50
3
Fluxo de ar (alto/médio/baixo) m /h 340/255/170 510/385/255 530/390/260 1020/765/510 1360/1020/680
Altura mm 241 241 241 241 241
Largura mm 741 841 941 1161 1461
Dimensões da Profundidade mm 522 522 522 522 550
unidade
Air inlet wide/high mm 485/180 585/180 685/180 905/180 1205/180
Air outlet wide/high mm 485/140 585/140 685/140 905/140 1205/140
Peso líquido da unidade Kg 15.1 17.5 21.5 23.5 32.4
Pressão sonora (baixa/média/alta) dB (A) 26/32/35 27/33/36 24/32/38 30/36/40 33/39/43
mm
Cooling Ø20 (3/4)
Hydraulic (Inches)
connections Ø mm
Heating Ø20 (3/4)
(Inches)
Perda de pressão Arrefecimento medido (min.-máx.) kPa 4.8 (3.5 - 7.6) 9.67 (6.84 - 14.4) 11.30(7.50-16.00) 12.1 (7.76 - 17.2) 12.19 (8.27 - 18.8)
do Evaporador Aquecimento medido (min.-máx.) kPa 4 (2.75 - 6.8) 8.39 (5.54 - 12.5) 9.17(6.2-12.17) 29 (17.56 - 40.7) 13.29 (9.1 - 20.7)
3
Fluxo de água Fluxo arrefecimento (min. - max.) m /h 0.24 (0.20 - 0.34) 0.46 (0.28 - 0.46) 0.28(0.23-0.47) 0.72 (0.54 - 0.86) 0.91 (0.73 - 1.17)
medido (min.-
3
máx.) Fluxo aquecimento (min. - max.) m /h 0.18 (0.15 0.26) 0.28 (0.20 - 0.34) 0.28(0.24-0.27) 0.52 (0.40 - 0.62) 0.64 (0.52 - 0.83)
Fonte alimentação V/ph/Hz 220-240/1/50
*Condições de avaliação:
Arrefecimento: Temperatura de entrada/saída de água 7/12ºC; temperatura interior 27ºC bolbo seco, 19ºC bolbo húmido; Ventoinha em alta velocidade.
Aquecimento: Temperatura de entrada de água 50ºC, temperatura interior 20ºC bolbo seco. Ventoinha em alta velocidade. Pressão Sonora medida em câmara anecoica a 1
metro da unidade.
304
