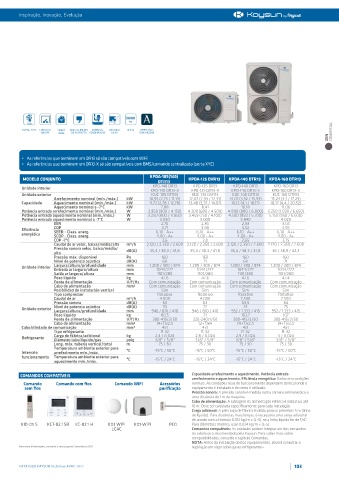

Page 103 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. R-32 CONTACTO SMART ABASTECIMENTO BOMBA DE ENTRADA HERTZ COMPATÍVEL
ON/OFF HOME DE AR FRESCO CONDENSADOS DE AR COM AIRZONE COMERCIAL
ZEN

• As referências que terminem em DR13 só são compatíveis com WiFi
• As referências que terminem em DR13-X só são compatíveis com BMS/comando centralizado (porta XYE)

MODELO CONJUNTO KPDA-105(140) KPDA-125 DVR13 KPDA-140 DTR13 KPDA-160 DTR13
DTR13
KPD-140 DR13 KPD-125 DR13 KPD-140 DR13 KPD-160 DR13
Unidade interior
KPD-140 DR13-X KPD-125 DR13-X KPD-140 DR13-X KPD-160 DR13-X
Unidade exterior KUE-105 DTR13 KUE-125 DVR13 KUE-140 DTR13 KUE-160 DTR13
Arrefecimento nominal (mín./máx.) kW 10,55 (2,73 / 11,14) 12,02 (2,93 / 12,31) 14,07 (3,52 / 15,53) 15,24 (4,1 / 17,29)
Capacidade Aquecimento nominal (mín./máx.) kW 11,72 (2,78 / 12,78) 13,48 (3,37 / 14,07) 16,12 (4,1 / 18,17) 18,17 (4,4 / 20,52)
Aquecimento nominal a -7°C kW 7,88 8,41 10,18 11,06
Potência entrada arrefecimento nominal (mín./máx.) W 3.950 (900 / 4.150) 4.200 (680 / 4.500) 4.800 (880 / 6.000) 5.250 (1.030 / 6.650)
Potência entrada aquecimento nominal (mín./máx.) W 3.250 (800 / 3.950) 3.459 (750 / 4.100) 4.500 (950 / 5.700) 5.150 (950 / 6.600)
Potência entrada aquecimento nominal a -7°C W 3.030 3.000 3.840 4.020
EER 2,70 2,85 2,93 3,05
3,71
3,52
3,55
3,90
Eficiência COP 6,10 - A++ 6,10 - A++ 6,10 - A++ 6,10 - A++
SEER - Class. energ.
energética SCOP - Class. energ. 4,00 - A+ 4,00 - A+ 4,00 - A+ 4,00 - A+
COP -7ºC 2,6 2,8 2,65 2,75
Caudal de ar veloc. baixa/média/alta m³/h 2.120 / 2.350 / 2.600 2.120 / 2.350 / 2.600 2.120 / 2.350 / 2.600 2.120 / 2.350 / 2.600
Pressão sonora veloc. baixa/média/ dB(A) 35,4 / 38,3 / 41,8 35,4 / 38,3 / 41,8 35,4 / 38,3 / 41,8 36 / 38,9 / 42,3
alta
Pressão máx. disponível Pa 160 160 160 160
Nivel de potencia acústica dB(A) 68 71 68 71
Largura/altura/profundidade mm 1.200 / 300 / 874 1.200 / 300 / 874 1.200 / 300 / 874 1.200 / 300 / 874
Unidade interior
Entrada ar largura/altura mm 1044/227 1044/227 1044/227 1044/227
Saída ar largura/altura mm 1101/280 1101/280 1101/280 1101/280
Peso líquido kg 47,6 47,6 47,6 47,4
Fonte de alimentação V/f/Hz Com comunicação Com comunicação Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação Com comunicação Com comunicação
Posibilidad de instalación vertical Sim Sim Sim Sim
Tipo compressor Rotativo Rotativo Rotativo Rotativo
Caudal de ar m³/h 4.000 4.000 7.500 7.500
Pressão sonora dB(A) 63 63 63,5 64
Unidade exterior Nivel de potencia acústica dB(A) 70 72 74 75
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410 952 / 1.333 / 415 952 / 1.333 / 415
Peso líquido kg 80,5 71 103,7 107
Fonte de alimentação V/f/Hz 380-415/3/50 220-240/1/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (2+T)x4 (4+T)x2,5 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1 4x1 4x1
Tipo refrigerante R-32 R-32 R-32 R-32
3 / 0,024
2,4 / 0,024
Refrigerante Carga de fábrica/adicional kg 3/8" / 5/8" 2,8 / 0,024 2,9 / 0,024 3/8" / 5/8"
polg
3/8" / 5/8"
3/8" / 5/8"
Diâmetro tubo líquido/gas
Long. máx. tubería vertical/total m 75 / 30 75 / 30 75 / 30 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em condições
Comando Comando com fios Comando WiFi Acessórios normais. As condições reais de funcionamento dependem do local onde o
sem fios purificação equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha
de líquido). Para distâncias mais longas, é necessária uma carga adicional
de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida for de 1/4".
KID-05 S KCT-02.1 SR KC-02.1 H K03 WIFI K01-WIFI PCO Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos e QAI. legislação em vigor sobre gases refrigerantes-
CATÁLOGO KAYSUN Sistemas AVAC 2022 103
