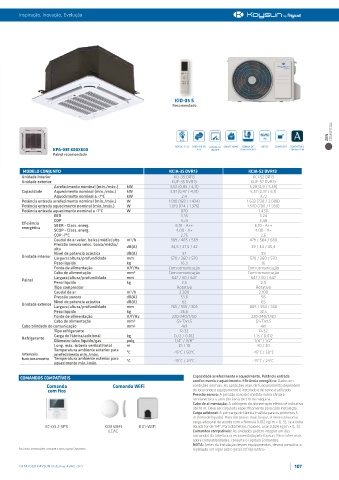

Page 107 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KID-05 S
Recomendado

COMERCIAL
ZEN

COMPATÍVEL
BOMBA DE
KPA-03E 600X600 REFRIG. R-32 SAÍDA DE AR CONTACTO SMART HOME CONDENSADOS HERTZ COMPACTA COM AIRZONE
360°
ON/OFF
Painel recomendado
MODELO CONJUNTO KCIA-35 DVR13 KCIA-52 DVR13
Unidade interior KCI-35 DR13 KCI-52 DR13
Unidade exterior KUE-35 DVR13 KUE-52 DVR13
Arrefecimento nominal (mín./máx.) kW 3,52 (0,85 / 4,11) 5,28 (2,9 / 5,59)
Capacidade Aquecimento nominal (mín./máx.) kW 3,81 (0,47 / 4,31) 5,57 (2,37 / 6,1)
Aquecimento nominal a -7°C kW 2,4 3,72
Potência entrada arrefecimento nominal (mín./máx.) W 1.010 (168 / 1.434) 1.633 (720 / 2.088)
Potência entrada aquecimento nominal (mín./máx.) W 1.019 (124 / 1.376) 1.540 (700 / 1.930)
Potência entrada aquecimento nominal a -7°C W 870 1.430
EER 3,35 3,24
COP 3,74 3,48
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,75 2,6
Caudal de ar veloc. baixa/média/alta m³/h 389 / 485 / 569 479 / 584 / 680
Pressão sonora veloc. baixa/média/ dB(A) 34,5 / 37,5 / 42 39 / 44 / 45,4
alta
Nivel de potencia acústica dB(A) 57 59
Unidade interior Largura/altura/profundidade mm 570 / 260 / 570 570 / 260 / 570
Peso líquido kg 16,3 16
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Largura/altura/profundidade mm 647 / 50 / 647 647 / 50 / 647
Painel
Peso líquido kg 2,5 2,5
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 2.200 2.100
Pressão sonora dB(A) 53,6 56
Nivel de potencia acústica dB(A) 62 65
Unidade exterior
Largura/altura/profundidade mm 765 / 555 / 303 805 / 554 / 330
Peso líquido kg 26,6 32,5
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x1,5 (2+T)x1,5
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 0,72 / 0,012 1,15 / 0,012
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 3/8" 1/4" / 1/2"
Long. máx. tubería vertical/total m 25 / 10 30 / 20
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem
com fios do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara
semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5
m (linha de líquido). Para distâncias mais longas, é necessária uma
carga adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha
KC-03.2 SPS K03 WIFI K01-WIFI líquida for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos
comandos da tabela ou o recomendado pela Kaysun. Para saber mais
sobre compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-

CATÁLOGO KAYSUN Sistemas AVAC 2022 107
