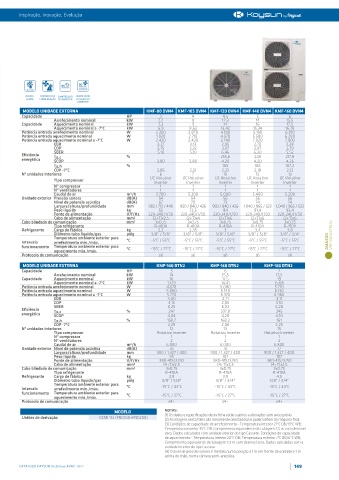

Page 149 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. CONTROLO DE COMPRESSOR VENTILADOR
R-410A CONDENSAÇÃO DC INVERTER EXTERIOR DC
INVERTER
MODELO UNIDADE EXTERNA KMF-80 DVN4 KMF-105 DVN4 KMF-120 DVN4 KMF-140 DVN4 KMF-160 DVN4
Capacidade HP 3 4 4,5 5 6
Arrefecimento nominal kW 7,2 9 12,3 14 15,5
Capacidade Aquecimento nominal kW 7,2 9 14 16 17,5
Aquecimento nominal a -7°C kW 6,9 8,63 13,42 15,34 16,78
Potência entrada arrefecimento nominal W 2.200 2.870 4.180 5.190 6.810
Potência entrada aquecimento nominal W 1.920 2.710 4.570 5.580 6.280
Potência entrada aquecimento nominal a -7°C W 2.420 3.430 5.740 7.020 7.900
EER 3,27 3,13 2,95 2,70 2,28
COP 3,75 3,32 3,07 2,87 2,79
SEER 5,10 5,10 6,46 6,30 5,52
Eficiência Ƞs,c % - - 255,6 249 217,8
energética SCOP 3,80 3,80 4,20 4,20 4,26
Ƞs,h % - - 165 165 167,2
COP -7ºC 2,85 2,51 2,33 2,18 2,12
Nº unidades interiores 6 7 10 12 13
Tipo compressor DC Rotativo DC Rotativo DC Rotativo DC Rotativo DC Rotativo
Inverter
Inverter
Inverter
Inverter
Inverter
Nº compressor 1 1 1 1 1
Nº ventiladores 1 1 1 1 1
Caudal de ar m³/h 3.700 5.200 5.000 5.400 5.200
Unidade exterior Pressão sonora dB(A) 54 54 56 56 56
Nivel de potencia acústica dB(A) 67 70 73 74 74
Largura/altura/profundidade mm 982 / 712 / 440 950 / 840 / 426 950 / 840 / 426 1.040 / 865 / 523 1.040 / 865 / 523
Peso líquido kg 55 72,5 84 91,4 95,4
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x4 (2+T)x6 (2+T)x6 (2+T)x6
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 2,2 2,35 3 3,4 3,8
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8" 3/8" / 3/4" VRF INDUSTRIAL
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -5°C / 55°C -5°C / 55°C -5°C / 55°C -5°C / 55°C -5°C / 55°C AMAZON
funcionamento Temperatura ambiente exterior para ºC -15°C / 27°C -15°C / 27°C -15°C / 27°C -15°C / 27°C -15°C / 27°C
aquecimento mín./máx.
Protocolo de comunicação s6 s6 s6 s6 s6
MODELO UNIDADE EXTERNA KMF-140 DTN2 KMF-160 DTN2 KMF-180 DTN2
Capacidade HP 5 6 7
Arrefecimento nominal kW 14 15,5 17,5
Capacidade Aquecimento nominal kW 16 17,5 19
Aquecimento nominal a -7°C kW 13,19 14,41 15,68
Potência entrada arrefecimento nominal W 4.670 5.080 5.770
Potência entrada aquecimento nominal W 5.080 6.140 6.130
Potência entrada aquecimento nominal a -7°C W 5.770 6.970 6.960
EER 3,00 2,71 3,11
COP 3,15 2,85 3,10
SEER 6,25 6,02 6,20
Eficiência Ƞs,c % 247 237,8 245
energética SCOP 4,04 4,28 4,10
Ƞs,h % 158,7 168,2 161
COP -7ºC 2,29 2,06 2,25
Nº unidades interiores 12 13 15
Tipo compressor Rotativo Inverter Rotativo Inverter Rotativo Inverter
Nº compressor 1 1 1
Nº ventiladores 2 2 2
Caudal de ar m³/h 6.000 6.000 6.800
Unidade exterior Nivel de potencia acústica dB(A) 76 76 77
Largura/altura/profundidade mm 900 / 1.327 / 400 900 / 1.327 / 400 900 / 1.327 / 400
Peso líquido kg 95 102 107
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (4+T)x2,5 (4+T)x2,5
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 3,9 3,9 4,5
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 3/4" 3/8" / 3/4"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 43°C -15°C / 43°C -15°C / 43°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 27°C -15°C / 27°C -15°C / 27°C
aquecimento mín./máx.
Protocolo de comunicação s4+ s4+ s4+
MODELO NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
(3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
zero; Dados calculados com unidade interior do tipo Cassete. Condições de capacidade
de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
unidade interior do tipo Cassete.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1 m
acima do chão, numa câmara semi-anecóica.
CATÁLOGO KAYSUN Sistemas AVAC 2022 149
