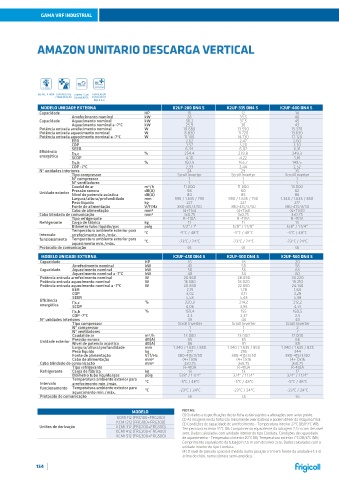

Page 154 - Catálogo Geral 2022

GAMA VRF INDUSTRIAL

AMAZON UNITARIO DESCARGA VERTICAL

REFRIG. R-410A CONTROLO DE COMPRESSOR VENTILADOR
CONDENSAÇÃO DC INVERTER EXTERIOR DC
INVERTER
MODELO UNIDADE EXTERNA K2UF-280 DN4 S K2UF-335 DN4 S K2UF-400 DN4 S
Capacidade HP 10 12 14
Arrefecimento nominal kW 28 33,5 40
Capacidade Aquecimento nominal kW 30,2 37,5 45
Aquecimento nominal a -7°C kW 25,9 36 43
Potência entrada arrefecimento nominal W 10.680 13.550 15.370
Potência entrada aquecimento nominal W 8.830 11.720 13.630
Potência entrada aquecimento nominal a -7°C W 11.100 14.730 17.120
EER 2,62 2,47 2,60
COP 3,57 3,20 3,30
SEER 6,44 6,07 6,31
Eficiência Ƞs,c % 254,4 239,8 249,3
energética SCOP 4,10 4,22 3,81
Ƞs,h % 160,9 165,7 149,5
COP -7ºC 2,33 2,44 2,52
Nº unidades interiores 24 29 35
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressor 1 1 1
Nº ventiladores 1 1 1
Caudal de ar m³/h 11.000 11.000 13.000
Unidade exterior Pressão sonora dB(A) 58 60 62
Nivel de potencia acústica dB(A) 84 85 86
Largura/altura/profundidade mm 990 / 1.635 / 790 990 / 1.635 / 790 1.340 / 1.635 / 850
Peso líquido kg 227 227 277
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x4 (4+T)x6 (4+T)x10
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 11 11 13
Diâmetro tubo líquido/gas polg 1/2" / 1" 5/8" / 1 1/8" 5/8" / 1 1/4"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -5°C / 48°C -5°C / 48°C -5°C / 48°C
funcionamento Temperatura ambiente exterior para ºC -23°C / 24°C -23°C / 24°C -23°C / 24°C
aquecimento mín./máx.
Protocolo de comunicação s6 s6 s6
MODELO UNIDADE EXTERNA K2UF-450 DN4 S K2UF-500 DN4 S K2UF-560 DN4 S
Capacidade HP 16 18 20
Arrefecimento nominal kW 45 50 56
Capacidade Aquecimento nominal kW 50 56 63
Aquecimento nominal a -7°C kW 48 54 60
Potência entrada arrefecimento nominal W 20.960 28.090 34.220
Potência entrada aquecimento nominal W 16.580 18.020 19.210
Potência entrada aquecimento nominal a -7°C W 20.830 22.650 24.140
EER 2,15 1,78 1,64
COP 3,02 3,11 3,28
SEER 5,58 5,43 5,38
Eficiência Ƞs,c % 220,3 214,2 212,2
energética SCOP 4,06 3,95 4,31
Ƞs,h % 159,4 155 169,5
COP -7ºC 2,3 2,37 2,5
Nº unidades interiores 39 44 49
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressor 1 1 2
Nº ventiladores 1 1 2
Caudal de ar m³/h 13.000 13.000 17.000
Unidade exterior Pressão sonora dB(A) 65 65 66
Nivel de potencia acústica dB(A) 86 91 89
Largura/altura/profundidade mm 1.340 / 1.635 / 850 1.340 / 1.635 / 850 1.340 / 1.635 / 825
Peso líquido kg 277 295 344
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x16 (4+T)x16 (4+T)x16
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante Carga de fábrica kg 13 13 17
Diâmetro tubo líquido/gas polg 5/8" / 1 1/4" 3/4" / 1 1/4" 3/4" / 1 1/4"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -5°C / 48°C -5°C / 48°C -5°C / 48°C
funcionamento Temperatura ambiente exterior para ºC -23°C / 24°C -23°C / 24°C -23°C / 24°C
aquecimento mín./máx.
Protocolo de comunicação s6 s6 s6
MODELO NOTAS:
KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
KCMI 212 (FRG100+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
Uniões de derivação KCMI 312 (FRG200+FRG300) Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
KCMI 412 (FRG200+FRG400) zero; Dados calculados com unidade interior do tipo Conduta. Condições de capacidade
KCMI 512 (FRG300+FRG500) de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
unidade interior do tipo Conduta.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m
acima do chão, numa câmara semi-anecóica.
