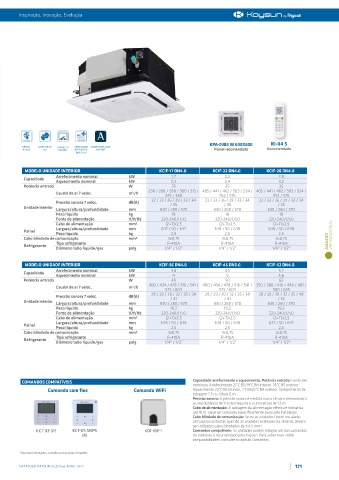

Page 171 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KPA-03B5 W 600X600 KI-04 S
REFRIG. SAÍDA DE AR CONTACTO VENTILADOR COMPATÍVEL COM
R-410A 360° ON/OFF INTERIOR DC AIRZONE Painel recomendado Recomendado
INVERTER

MODELO UNIDADE INTERIOR KCIF-17 DN4.0 KCIF-22 DN4.0 KCIF-28 DN4.0
Arrefecimento nominal kW 1,7 2,2 2,8
Capacidade
Aquecimento nominal kW 2,2 2,4 3,2
Potência entrada W 35 35 35
238 / 268 / 288 / 300 / 313 / 405 / 441 / 462 / 503 / 524 / 405 / 441 / 462 / 503 / 524 /
Caudal de ar 7 veloc. m³/h
345 / 380 552 / 576 552 / 576
22 / 23 / 26 / 29 / 33 / 34 22 / 23 / 26 / 29 / 33 / 34 22 / 23 / 26 / 29 / 33 / 34
Pressão sonora 7 veloc. dB(A) / 35 / 35 / 35
Unidade interior
Largura/altura/profundidade mm 630 / 260 / 570 630 / 260 / 570 630 / 260 / 570
Peso líquido kg 18 18 18
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Largura/altura/profundidade mm 647 / 50 / 647 648 / 50 / 648 648 / 50 / 648
Painel
Peso líquido kg 2,5 2,5 2,5 VRF INDUSTRIAL
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A AMAZON
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 1/2" 1/4" / 1/2" 1/4" / 1/2"
MODELO UNIDADE INTERIOR KCIF-36 DN4.0 KCIF-45 DN3.0 KCIF-52 DN4.0
Arrefecimento nominal kW 3,6 4,5 5,2
Capacidade
Aquecimento nominal kW 4 5 5,6
Potência entrada W 40 50 62
400 / 434 / 478 / 516 / 541 / 400 / 434 / 478 / 516 / 541 / 350 / 380 / 410 / 446 / 481 /
Caudal de ar 7 veloc. m³/h
573 / 604 573 / 604 580 / 635
28 / 29 / 30 / 32 / 35 / 38 28 / 29 / 30 / 32 / 35 / 38 28 / 29 / 30 / 32 / 35 / 48
Pressão sonora 7 veloc. dB(A) / 41 / 41 / 52
Unidade interior Largura/altura/profundidade mm 630 / 260 / 570 630 / 260 / 570 630 / 260 / 570
Peso líquido kg 19,2 19,2 19,2
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Largura/altura/profundidade mm 648 / 50 / 648 648 / 50 / 648 647 / 50 / 647
Painel
Peso líquido kg 2,5 2,5 2,5
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 1/2" 1/4" / 1/2" 1/4" / 1/2"

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada: Condições
nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior.
Comando com fios Comando WiFi Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da
tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas
com outros sistemas que não as unidades exteriores da série s6, devem
ser utilizados cabos blindados de 3x1,5 mm².
KCT-03 SR KCT-03 SRPS K01-WIFI Comandos compatíveis: As unidades podem integrar um dos comandos
(A) da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.

Para mais informações, consulte a nossa gama Comandos.

CATÁLOGO KAYSUN Sistemas AVAC 2022 171
