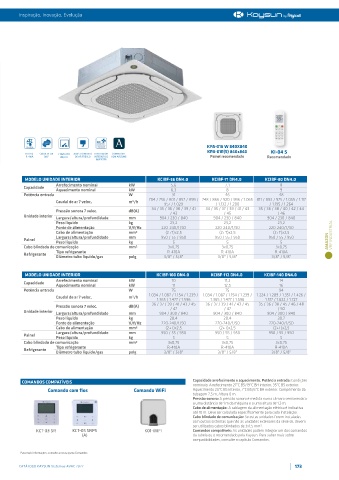

Page 173 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KPA-01E W 840X840
KPA-01E(S) 840x840 KI-04 S
REFRIG. SAÍDA DE AR CONTACTO ABASTECIMENTO VENTILADOR COMPATÍVEL
R-410A 360° ON/OFF DE AR FRESCO INTERIOR DC COM AIRZONE Painel recomendado Recomendado
INVERTER

MODELO UNIDADE INTERIOR KCIBF-56 DN4.0 KCIBF-71 DN4.0 KCIBF-80 DN4.0
Arrefecimento nominal kW 5,6 7,1 8
Capacidade
Aquecimento nominal kW 6,3 8 9
Potência entrada W 31 46 48
704 / 756 / 801 / 857 / 899 / 748 / 866 / 920 / 996 / 1.065 811 / 893 / 975 / 1.055 / 1.117
Caudal de ar 7 veloc. m³/h
957 / 1.029 / 1.132 / 1.200 / 1.195 / 1.264
34 / 35 / 36 / 38 / 39 / 41 34 / 35 / 37 / 39 / 41 / 43 35 / 36 / 38 / 40 / 42 / 44
Pressão sonora 7 veloc. dB(A) / 43 / 45 / 46
Unidade interior Largura/altura/profundidade mm 904 / 230 / 840 904 / 230 / 840 904 / 230 / 840
Peso líquido kg 23,2 23,2 23,2
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950 VRF INDUSTRIAL
Painel
Peso líquido kg 5 5 5 AMAZON
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
MODELO UNIDADE INTERIOR KCIBF-100 DN4.0 KCIBF-112 DN4.0 KCIBF-140 DN4.0
Arrefecimento nominal kW 10 11,2 14
Capacidade
Aquecimento nominal kW 11 12,5 16
Potência entrada W 75 75 94
1.034 / 1.087 / 1.154 / 1.239 / 1.034 / 1.087 / 1.154 / 1.239 / 1.224 / 1.289 / 1.351 / 1.426 /
Caudal de ar 7 veloc. m³/h 1.365 / 1.477 / 1.596 1.365 / 1.477 / 1.596 1.517 / 1.622 / 1.727
36 / 37 / 39 / 41 / 43 / 45 36 / 37 / 39 / 41 / 43 / 45 35 / 36 / 38 / 45 / 46 / 48
Pressão sonora 7 veloc. dB(A) / 47 / 47 / 50
Unidade interior Largura/altura/profundidade mm 904 / 300 / 840 904 / 300 / 840 904 / 300 / 840
Peso líquido kg 28,4 28,4 30,7
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 5 5 5
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada: Condições
nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior.
Comando com fios Comando WiFi Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior. Comprimento da
tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas
com outros sistemas que não as unidades exteriores da série s6, devem
ser utilizados cabos blindados de 3x1,5 mm².
KCT-03 SR KCT-03 SRPS K01-WIFI Comandos compatíveis: As unidades podem integrar um dos comandos
(A) da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.

Para mais informações, consulte a nossa gama Comandos.

CATÁLOGO KAYSUN Sistemas AVAC 2022 173
