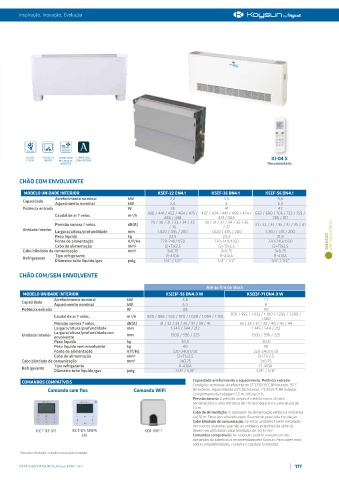

Page 177 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

REFRIG. CONTACTO VENTILADOR COMPATÍVEL KI-04 S
R-410A ON/OFF INTERIOR DC COM AIRZONE
INVERTER Recomendado

CHÃO COM ENVOLVENTE

MODELO UNIDADE INTERIOR KSEF-22 DN4.1 KSEF-36 DN4.1 KSEF-56 DN4.1
Arrefecimento nominal kW 2,2 3,6 5,6
Capacidade
Aquecimento nominal kW 2,4 4 6,3
Potência entrada W 35 41 47
430 / 441 / 452 / 464 / 475 / 407 / 424 / 441 / 458 / 474 / 653 / 680 / 706 / 732 / 759 /
Caudal de ar 7 veloc. m³/h
486 / 498 491 / 508 785 / 811
29 / 30 / 31 / 33 / 34 / 35 30 / 31 / 32 / 34 / 35 / 36
Pressão sonora 7 veloc. dB(A) / 36 / 37 31 / 32 / 33 / 35 / 37 / 39 / 41
Unidade interior Largura/altura/profundidade mm 1.020 / 495 / 200 1.020 / 495 / 200 1.360 / 591 / 200
Peso líquido kg 22,5 23,3 31,8 VRF INDUSTRIAL
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 AMAZON
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 1/2" 1/4" / 1/2" 1/4" / 1/2"
CHÃO COM/SEM ENVOLVENTE
Até ao fim do stock
MODELO UNIDADE INTERIOR KS(E)F-56 DN4.0 W KS(E)F-71 DN4.0 W
Arrefecimento nominal kW 5,6 7,1
Capacidade
Aquecimento nominal kW 6,3 8
Potência entrada W 88 110
870 / 955 / 1.033 / 1.100 / 1.205 / 1.290 /
Caudal de ar 7 veloc. m³/h 830 / 886 / 925 / 970 / 1.028 / 1.094 / 1.150
1.380
Pressão sonora 7 veloc. dB(A) 31 / 32 / 33 / 35 / 37 / 39 / 41 33 / 35 / 37 / 39 / 40 / 42 / 44
Largura/altura/profundidade mm 1.345 / 544 / 212 1.345 / 544 / 212
Largura/altura/profundidade con
Unidade interior mm 1500 / 596 / 225 1500 / 596 / 225
envolvente
Peso líquido kg 30,5 30,5
Peso líquido sem envolvente kg 40 40
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação mm² 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada:
Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C
Comando com fios Comando WiFi BS exterior. Aquecimento 20°C BS interior, 7°C BS/6°C BH exterior.
Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara
semianecóica a uma distância de 1 m da máquina e a uma altura de
1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas
com outros sistemas que não as unidades exteriores da série s6,
KCT-03 SR KCT-03 SRPS K01-WIFI devem ser utilizados cabos blindados de 3x1,5 mm².
(A) Comandos compatíveis: As unidades podem integrar um dos
comandos da tabela ou o recomendado pela Kaysun. Para saber mais
sobre compatibilidades, consulte o capítulo Comandos.

Para mais informações, consulte a nossa gama Comandos.
CATÁLOGO KAYSUN Sistemas AVAC 2022 177
