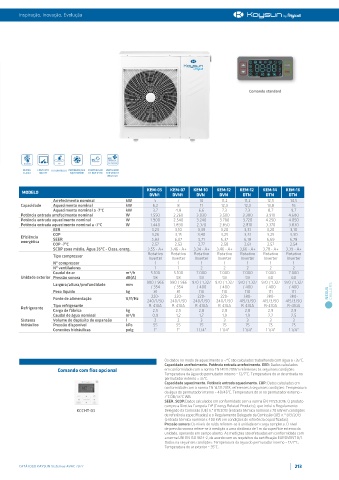

Page 213 - Catálogo Geral 2022
P. 213

Inspiração, Inovação, Evolução















                                                                                         Comando standard















         REFRIG.   CONTACTO  KIT IDRÁULICO REFRIGERAÇÃO E  COMPRESSOR  VENTILADOR
         R-410A  ON/OFF   AQUECIMENTO  DC INVERTER  EXTERIOR DC
                                       INVERTER
         MODELO                                      KEM-05   KEM-07   KEM-10   KEM-12   KEM-12   KEM-14   KEM-16
                                                              DVN1
                                                                      DVN
                                                                                              DTN
                                                      DVN1
                                                                                      DTN
                                                                              DVN
                                                                                                      DTN
                    Arrefecimento nominal    kW        5       7       10      11,2    11,2    12,5    14,5
        Capacidade  Aquecimento nominal      kW        6,2     8       11      12,3    12,3    13,8     16
                    Aquecimento nominal a -7°C  kW     3,7     4,8     6,6     7,3     7,3     8,7     9,7
        Potência entrada arrefecimento nominal  W     1.550   2.260   3.030   3.500   3.380   3.910   4.680
        Potência entrada aquecimento nominal  W       1.900   2.540   3.240   3.780   3.720   4.250   4.850
        Potência entrada aquecimento nominal a -7°C  W  1.440  1.890  2.370   2.850   2.810   3.370   3.830
                    EER                               3,23    3,10    3,39     3,20    3,31    3,20    3,10
                    COP                               3,26     3,15   3,40     3,25    3,31    3,25    3,30
        Eficiência   SEER                             5,83    6,07     5,71    6,37    6,18    6,69    6,78
        energética
                    COP -7ºC                          2,57    2,53     2,77    2,58    2,61    2,57    2,54
                    SCOP zona média, Água 35ºC - Class. energ.  3,55 - A+  3,46 - A+  3,34 - A+  3,46 - A+  3,66 - A+  3,78 - A+  3,39 - A+
                                                     Rotativo   Rotativo   Rotativo   Rotativo   Rotativo   Rotativo   Rotativo
                    Tipo compressor
                                                     Inverter  Inverter  Inverter  Inverter  Inverter  Inverter  Inverter
                    Nº compressor                      1       1        1       1       1       1       1
                    Nº ventiladores                    1       1       2        2       2       2       2
                    Caudal de ar             m³/h     5.100   5.100   7.000   7.000   7.000   7.000   7.000
        Unidade exterior Pressão sonora      dB(A)     58      58      59      59      59      60      60
                                                     990 / 966   990 / 966  970 / 1.327  970 / 1.327  970 / 1.327  970 / 1.327  970 / 1.327
                    Largura/altura/profundidade  mm
                                                      / 354   / 354   / 400   / 400   / 400   / 400   / 400
                    Peso líquido             kg        81      81      110     110     110     111     111          NEXUS  CHILLERS
                    Fonte de alimentação     V/f/Hz   220-    220-    220-    220-     380-    380-    380-
                                                     240/1/50  240/1/50  240/1/50  240/1/50  415/3/50  415/3/50  415/3/50
                    Tipo refrigerante                R-410A  R-410A   R-410A  R-410A  R-410A  R-410A  R-410A
        Refrigerante
                    Carga de fábrica         kg        2,5     2,5     2,8     2,8     2,8     2,9     2,9
                    Caudal de água nominal   m³/h      0,9     1,2     1,7     1,9     1,9     2,2     2,5
        Sistema     Volume do depósito de expansão  l  2       2       3        3       3       3       3
        hidráulico  Pressão disponível       kPa       55      55      75      75      75      75      75
                    Conexões hidráulicas     polg      1"      1"     1 1/4"  1 1/4"  1 1/4"  1 1/4"   1 1/4"
                                                           Os dados no modo de aquecimento a -7°C são calculados trabalhando com água a +35°C.
                                                           Capacidade arrefecimento. Potência entrada arrefecimento. EER: Dados calculados
                     Comando com fios opcional             em conformidade com a norma EN 14511:2018m referentes às seguintes condições:
                                                           Temperatura da água do permutador interno = 12/7°C. Temperatura do ar de entrada no
                                                           permutador externo = 35°C.
                                                           Capacidade aquecimento. Potência entrada aquecimento. COP: Datos calculados em
                                                           conformidade com a norma EN 14511:2018, referentes à seguintes condições: Temperatura
                                                           da água do permutador interno = 40/45°C. Temperatura do ar no permutador externo =
                                                           7°C DB/35°C WB.
                                                           SEER. SCOP:Dados calculados em conformidade com a norma EN 14725:2016. O produto
                                                           cumpre a Diretiva Europeia ErP (Energy Related Products), que inclui o Regulamento
                            KCCHT-03                       Delegado da Comissão (UE) n.º 811/2013 (entrada térmica nominal ≤ 70 kW em condições
                                                           de referência especificadas) e o Regulamento Delegado da Comissão (UE) n.º 813/2013
                                                           (entrada térmica nominal ≤ 400 kW em condições de referência especificadas).
                                                           Pressão sonora: Os níveis de ruído referem-se à unidade em carga completa. O nível
                                                           de pressão sonora refere-se à medição a uma distância de 1 m da superfície externa da
                                                           unidade, operando em campo aberto. As medições são efetuadas em conformidade com
                                                           a norma UNI EN ISO 9614-2, de acordo com os requisitos da certificação EUROVENT 8/1.
                                                           Dados na seguintes condições: Temperatura da água do permutador interno = 12/7°C;
                                                           Temperatura do ar exterior = 35°C.
