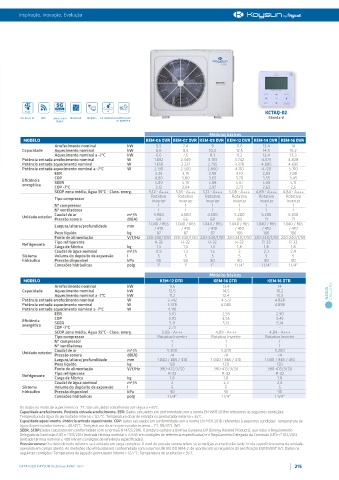

Page 215 - Catálogo Geral 2022
P. 215

Inspiração, Inovação, Evolução



















                                                                                              KCTAQ-02

        REFRIG. R-32  WIFI  SMART GRID   MODULAR  MODBUS  KIT IDRÁULICO COMPRESSOR             Standard
                     READY                DC INVERTER
                                                                           Módulos básicos
         MODELO                                     KEM-05 DVR KEM-07 DVR KEM-09 DVR KEM-12 DVR KEM-14 DVR KEM-16 DVR
                    Arrefecimento nominal     kW        5,5      7,4       9        11,6     13,4      14
         Capacidade  Aquecimento nominal      kW        6,6      8,5      10,2      12,5     14,5      16,2
                    Aquecimento nominal a -7°C  kW      6,6      7,6       8,3      11,2     12,4      13,3
         Potência entrada arrefecimento nominal  W     1.692     2.349    3.103    3.742     4.573    4.828
         Potência entrada aquecimento nominal  W       1.650     2.237    2.795    3.378     4.085    4.695
         Potência entrada aquecimento nominal a -7°C  W  2.130  2.500     2.800     4.110    4.720    5.310
                    EER                                3,25      3,15     2,90      3,10     2,93      2,90
                    COP                                4,00      3,80     3,65      3,70     3,55      3,45
         Eficiência   SEER                             5,09      5,19     5,08      5,07     5,09      5,11
         energética
                    COP -7ºC                            3,12     3,04     2,97      2,73     2,63      2,5
                    SCOP zona média, Água 35ºC - Class. energ.  5,12 - A+++  5,18 - A+++  5,12 - A+++  5,08 - A+++  4,89 - A+++  4,84 - A+++
                                                      Rotativo   Rotativo   Rotativo   Rotativo   Rotativo   Rotativo
                    Tipo compressor
                                                      Inverter  Inverter  Inverter  Inverter  Inverter  Inverter
                    Nº compressor                        1        1        1         1        1         1
                    Nº ventiladores                      1        1        1         1        1         1
                    Caudal de ar              m³/h     3.900    4.500     4.500    5.200     5.200    5.200
         Unidade exterior
                    Pressão sonora            dB(A)     64       66        68       69        71       71
                                                     1.040 / 865   1.040 / 865   1.040 / 865   1.040 / 865   1.040 / 865   1.040 / 865
                    Largura/altura/profundidade  mm
                                                       / 410     / 410    / 410     / 410    / 410    / 410
                    Peso líquido              kg        87       87        87       106       106      106
                    Fonte de alimentação      V/f/Hz  220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
                    Tipo refrigerante                  R-32      R-32     R-32      R-32     R-32      R-32
         Refrigerante
                    Carga de fábrica          kg        1,3      1,3       1,3      1,8       1,8      1,8
                    Caudal de água nominal    m³/h      0,9      1,3       1,5       2        2,3      2,4
         Sistema    Volume do depósito de expansão  l   5         5        5         5        5         5
         hidráulico  Pressão disponível       kPa       90       90        90       90        90       90
                    Conexões hidráulicas      polg      1"        1"       1"      1 1/4"    1 1/4"   1 1/4"
                                                                           Módulos básicos
         MODELO                                          KEM-12 DTR         KEM-14 DTR         KEM-16 DTR
                    Arrefecimento nominal     kW            11,6               13,4                14
         Capacidade  Aquecimento nominal      kW            12,5               14,5               16,2                CHILLERS
                    Aquecimento nominal a -7°C  kW          11,2               12,4               13,3              NEXUS
         Potência entrada arrefecimento nominal  W          3.742              4.573              4.828
         Potência entrada aquecimento nominal  W            3.378              4.085              4.696
         Potência entrada aquecimento nominal a -7°C  W     4.110               -                  -
                    EER                                     3,10               2,93               2,90
                    COP                                     3,70               3,55               3,45
         Eficiência   SEER                                  5,11               5,12               5,14
         energética
                    COP -7ºC                                2,73                -                  -
                    SCOP zona média, Água 35ºC - Class. energ.  5,08 - A+++  4,89 - A+++        4,84 - A+++
                    Tipo compressor                     Rotativo Inverter  Rotativo Inverter  Rotativo Inverter
                    Nº compressor                            1                  1                  1
                    Nº ventiladores                          1                  1                  1
                    Caudal de ar              m³/h          5.200              5.200              5.200
         Unidade exterior
                    Pressão sonora            dB(A)          74                 74                 74
                    Largura/altura/profundidade  mm     1.040 / 865 / 410  1.040 / 865 / 410  1.040 / 865 / 410
                    Peso líquido              kg            120                120                120
                    Fonte de alimentação      V/f/Hz     380-415/3/50       380-415/3/50       380-415/3/50
                    Tipo refrigerante                       R-32               R-32               R-32
         Refrigerante
                    Carga de fábrica          kg             1,8                1,8               1,8
                    Caudal de água nominal    m³/h           2                 2,3                2,4
         Sistema    Volume do depósito de expansão  l        5                  5                  5
         hidráulico  Pressão disponível       kPa            90                 90                90
                    Conexões hidráulicas      polg          1 1/4"             1 1/4"             1 1/4"
        Os dados no modo de aquecimento a -7°C são calculados trabalhando com água a +35°C.
        Capacidade arrefecimento. Potência entrada arrefecimento. EER: Dados calculados em conformidade com a norma EN 14511:2018m referentes às seguintes condições:
        Temperatura da água do permutador interno = 12/7°C. Temperatura do ar de entrada no permutador externo = 35°C.
        Capacidade aquecimento. Potência entrada aquecimento. COP: Datos calculados em conformidade com a norma EN 14511:2018, referentes à seguintes condições: Temperatura da
        água do permutador interno = 40/45°C. Temperatura do ar no permutador externo = 7°C DB/35°C WB.
        SEER. SCOP:Dados calculados em conformidade com a norma EN 14725:2016. O produto cumpre a Diretiva Europeia ErP (Energy Related Products), que inclui o Regulamento
        Delegado da Comissão (UE) n.º 811/2013 (entrada térmica nominal ≤ 70 kW em condições de referência especificadas) e o Regulamento Delegado da Comissão (UE) n.º 813/2013
        (entrada térmica nominal ≤ 400 kW em condições de referência especificadas).
        Pressão sonora: Os níveis de ruído referem-se à unidade em carga completa. O nível de pressão sonora refere-se à medição a uma distância de 1 m da superfície externa da unidade,
        operando em campo aberto. As medições são efetuadas em conformidade com a norma UNI EN ISO 9614-2, de acordo com os requisitos da certificação EUROVENT 8/1. Dados na
        seguintes condições: Temperatura da água do permutador interno = 12/7°C; Temperatura do ar exterior = 35°C.
        CATÁLOGO KAYSUN Sistemas AVAC 2022                                                               215
