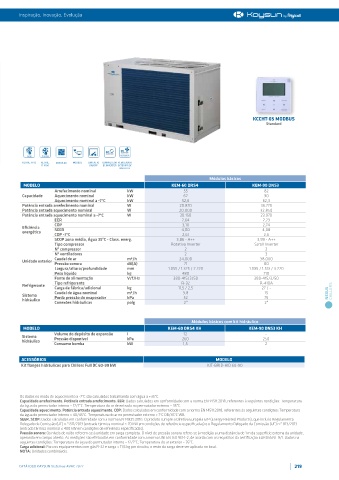

Page 219 - Catálogo Geral 2022
P. 219

Inspiração, Inovação, Evolução




















                                                                                          KCCHT-05 MODBUS
                                                                                              Standard






         REFRIG. R-32  REFRIG.   MODULAR  MODBUS  CONTACTO   COMPRESSOR  VENTILADOR
                R-410A          ON/OFF  DC INVERTER EXTERIOR DC
                                           INVERTER
                                                                           Módulos básicos
         MODELO                                              KEM-60 DRS4                  KEM-90 DNS3
                    Arrefecimento nominal     kW                 55                           82
         Capacidade  Aquecimento nominal      kW                 62                           90
                    Aquecimento nominal a -7°C  kW               52,6                        62,3
         Potência entrada arrefecimento nominal  W              20.870                       36.770
         Potência entrada aquecimento nominal  W                20.000                      32.850
         Potência entrada aquecimento nominal a -7°C  W         20.150                       23.970
                    EER                                          2,64                        2,23
                    COP                                          3,10                        2,74
         Eficiência   SEER                                       4,00                        4,08
         energética
                    COP -7ºC                                     2,61                         2,6
                    SCOP zona média, Água 35ºC - Class. energ.  3,86 - A++                 3,99 - A++
                    Tipo compressor                          Rotativo Inverter            Scroll Inverter
                    Nº compressor                                 2                           2
                    Nº ventiladores                               2                           3
                    Caudal de ar              m³/h              24.000                      38.000
         Unidade exterior
                    Pressão sonora            dB(A)               71                          80
                    Largura/altura/profundidade  mm         1.055 / 1.325 / 2.220        1.095 / 1.513 / 3.220
                    Peso líquido              kg                 480                          710
                    Fonte de alimentação      V/f/Hz          380-415/3/50                380-415/3/50
                    Tipo refrigerante                            R-32                       R-410A
         Refrigerante
                    Carga de fábrica/adicional  kg              11,5 / 2,5                   27 / -
                    Caudal de água nominal    m³/h               9,8                          15                    NEXUS  CHILLERS
         Sistema    Perda pressão do evaporador  kPa             52                           75
         hidráulico
                    Conexões hidráulicas      polg                2"                          2"
                                                                    Módulos básicos com kit hidráulico
         MODELO                                             KEM-60 DRS4 KH              KEM-90 DNS3 KH
                    Volume do depósito de expansão  l             12                          -
         Sistema    Pressão disponível        kPa                260                         250
         hidráulico
                    Consumo bomba             kW                 1,5                          2
         ACESSÓRIOS                                                          MODELO
        Kit flanges hidráulicos para Chillers Full DC 60-90 kW            KIT-BRID-HID 60-90




        Os dados no modo de aquecimento a -7°C são calculados trabalhando com água a +35°C.
        Capacidade arrefecimento. Potência entrada arrefecimento. EER: Dados calculados em conformidade com a norma EN 14511:2018, referentes à seguintes condições: Temperatura
        da água do permutador interno = 12/7°C. Temperatura do ar de entrada no permutador externo = 35°C.
        Capacidade aquecimento. Potência entrada aquecimento. COP: Dados calculados em conformidade com a norma EN 14511:2018, referentes às seguintes condições: Temperatura
        da água do permutador interno = 40/45°C. Temperatura do ar no permutador externo = 7°C DB/35°C WB.
        SEER. SCOP: Dados calculados em conformidade com a norma EN 14825:2016. O produto cumpre a Diretiva Europeia ErP (Energy Related Products), que inclui o Regulamento
        Delegado da Comissão (UE) n.º 811/2013 (entrada térmica nominal ≤ 70 kW em condições de referência especificadas) e o Regulamento Delegado da Comissão (UE) n.º 813/2013
        (entrada térmica nominal ≤ 400 kW em condições de referência especificadas).
        Pressão sonora: Os níveis de ruído referem-se à unidade em carga completa. O nível de pressão sonora refere-se à medição a uma distância de 1 m da superfície externa da unidade,
        operando em campo aberto. As medições são efetuadas em conformidade com a norma UNI EN ISO 9614-2, de acordo com os requisitos da certificação EUROVENT 8/1. Dados na
        seguintes condições: Temperatura da água do permutador interno = 12/7°C; Temperatura do ar exterior = 35°C.
        Carga adicional: Para os equipamentos com gás R-32 e carga > 11,5 kg por circuito, o resto da carga deve ser aplicada no local.
        NOTA: Unidades combináveis.
