AQUATIX GAMA BOMBAS DE CALOR
CN heat pump
Produto certificado por: KEYMARK

REFRIG. R-32 WiFi SMART GRID ÁGUA QUENTE MODBUS REFRIGERAÇÃO CONFIGURAÇÃO COMPATÍVEL
READY SANITÁRIA E AQUECIMENTO ATRAVÉS COM
PORTA USB AIRZONE

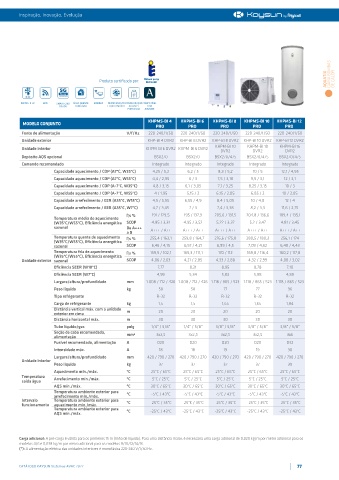

MODELO CONJUNTO KHPMS-BI 4 KHPMS-BI 6 KHPMS-BI 8 KHPMS-BI 10 KHPMS-BI 12
PRO PRO PRO PRO PRO
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Unidade exterior KHP-BI 4 DVR2 KHP-BI 6 DVR2 KHP-BI 8 DVR2 KHP-BI 10 DVR2 KHP-BI 12 DVR2
Unidade interior KHPM-BI 6 DVR2 KHPM-BI 6 DVR2 KHPM-BI 10 KHPM-BI 10 KHPM-BI 16
DVR2 DVR2 DVR2
Depósito AQS opcional BSX270 BSX270 BSX270/475 BSX270/475 BSX270/475
Comando recomendado Integrado Integrado Integrado Integrado Integrado
Capacidade aquecimento / COP (A7°C, W35°C) 4,25 / 5,2 6,2 / 5 8,3 / 5,2 10 / 5 12,1 / 4,95
Capacidade aquecimento / COP (A7°C, W55°C) 4,4 / 2,95 6 / 3 7,5 / 3,18 9,5 / 3,1 12 / 3,1
Capacidade aquecimento / COP (A-7°C, W35°C) 4,8 / 3,15 6,1 / 3,05 7,1 / 3,25 8,25 / 3,15 10 / 3
Capacidade aquecimento / COP (A-7°C, W55°C) 4 / 1,95 5,15 / 2 6,15 / 2,05 6,85 / 2 10 / 2,05
Capacidade arrefecimento / EER (A35°C, W18°C) 4,5 / 5,55 6,55 / 4,9 8,4 / 5,05 10 / 4,8 12 / 4
Capacidade arrefecimento / EER (A35°C, W7°C) 4,7 / 3,45 7 / 3 7,4 / 3,38 8,2 / 3,3 11,6 / 2,75
Ƞs % 191 / 129,5 195 / 137,9 205,6 / 131,5 204,8 / 136,6 189,4 / 135,1
Temperatura média de aquecimento
(W35°C/W55°C), Eficiência energética SCOP 4,85 / 3,31 4,95 / 3,52 5,22 / 3,37 5,2 / 3,47 4,81 / 3,45
sazonal De A+++
a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Temperatura quente de aquecimento Ƞs % 255,4 / 163,1 259,8 / 164,7 276,6 / 175,8 280,5 / 180,3 256,1 / 174
(W35°C/W55°C), Eficiência energética
sazonal SCOP 6,46 / 4,15 6,57 / 4,21 6,99 / 4,5 7,09 / 4,62 6,48 / 4,43
Temperatura fria de aquecimento Ƞs % 159,5 / 102,1 165,3 / 111,1 170 / 112 169,8 / 116,4 160,2 / 117,8
(W35°C/W55°C), Eficiência energética
Unidade exterior sazonal SCOP 4,06 / 2,63 4,21 / 2,85 4,33 / 2,88 4,32 / 2,99 4,08 / 3,02
Eficiência SEER (W18°C) 7,77 8,21 8,95 8,78 7,10
Eficiência SEER (W7°C) 4,99 5,34 5,83 5,98 4,89
Largura/altura/profundidade mm 1.008 / 712 / 426 1.008 / 712 / 426 1.118 / 865 / 523 1.118 / 865 / 523 1.118 / 865 / 523
Peso líquido kg 58 58 77 77 96
Tipo refrigerante R-32 R-32 R-32 R-32 R-32
Carga de refrigerante kg 1,5 1,5 1,65 1,65 1,84
Distância vertical máx. com a unidade m 20 20 20 20 20
exterior em cima
Distância horizontal máx. m 30 30 30 30 30
Tubo líquido/gas polg 1/4" / 5/8" 1/4" / 5/8" 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Seção de cabo recomendada, mm² 3x2,5 3x2,5 3x2,5 3x2,5 3x6
alimentação
Fusível recomendado, alimentação A D20 D20 D20 D20 D32
Intensidade máx. A 18 18 19 19 30
Largura/altura/profundidade mm 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270
Unidade interior
Peso líquido kg 37 37 37 37 39
Aquecimento mín./máx. ºC 25°C / 65°C 25°C / 65°C 25°C / 65°C 25°C / 65°C 25°C / 65°C
Temperatura Arrefecimento mín./máx. ºC 5°C / 25°C 5°C / 25°C 5°C / 25°C 5°C / 25°C 5°C / 25°C
saída água
AQS mín./máx. ºC 30°C / 65°C 30°C / 65°C 30°C / 65°C 30°C / 65°C 30°C / 65°C
Temperatura ambiente exterior para ºC -5°C / 43°C -5°C / 43°C -5°C / 43°C -5°C / 43°C -5°C / 43°C
arrefecimento mín./máx.
Intervalo Temperatura ambiente exterior para ºC -25°C / 35°C -25°C / 35°C -25°C / 35°C -25°C / 35°C -25°C / 35°C
funcionamento aquecimento mín./máx.
Temperatura ambiente exterior para ºC -25°C / 43°C -25°C / 43°C -25°C / 43°C -25°C / 43°C -25°C / 43°C
AQS mín./máx.

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional para os
modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
