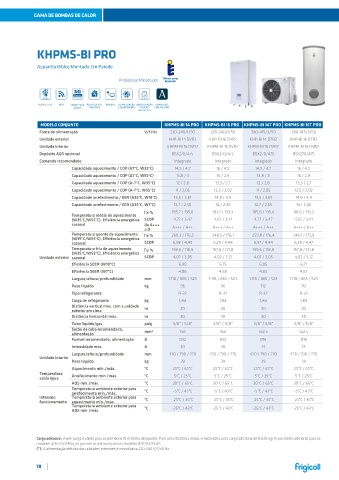

Page 78 - Catálogo Geral 2022

GAMA DE BOMBAS DE CALOR

KHPMS-BI PRO

Aquantia Bibloc Montado Em Parede

Produto certificado por: CN heat pump
KEYMARK

REFRIG. R-32 WiFi SMART GRID ÁGUA QUENTE MODBUS REFRIGERAÇÃO CONFIGURAÇÃO COMPATÍVEL
READY SANITÁRIA E AQUECIMENTO ATRAVÉS COM AIRZONE
PORTA USB
MODELO CONJUNTO KHPMS-BI 14 PRO KHPMS-BI 16 PRO KHPMS-BI 14T PRO KHPMS-BI 16T PRO
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 380-415/3/50 380-415/3/50
Unidade exterior KHP-BI 14 DVR2 KHP-BI 16 DVR2 KHP-BI 14 DTR2 KHP-BI 16 DTR2
Unidade interior KHPM-BI 16 DVR2 KHPM-BI 16 DVR2 KHPM-BI 16 DVR2 KHPM-BI 16 DVR2
Depósito AQS opcional BSX270/475 BSX270/475 BSX270/475 BSX270/475
Comando recomendado Integrado Integrado Integrado Integrado
Capacidade aquecimento / COP (A7°C, W35°C) 14,5 / 4,7 16 / 4,5 14,5 / 4,7 16 / 4,5
Capacidade aquecimento / COP (A7°C, W55°C) 13,8 / 3 16 / 2,9 13,8 / 3 16 / 2,9
Capacidade aquecimento / COP (A-7°C, W35°C) 12 / 2,8 13,3 / 2,7 12 / 2,8 13,3 / 2,7
Capacidade aquecimento / COP (A-7°C, W55°C) 11 / 2,05 12,5 / 2,02 11 / 2,05 12,5 / 2,02
Capacidade arrefecimento / EER (A35°C, W18°C) 13,5 / 3,61 14,9 / 3,4 13,5 / 3,61 14,9 / 3,4
Capacidade arrefecimento / EER (A35°C, W7°C) 12,7 / 2,55 14 / 2,45 12,7 / 2,55 14 / 2,45
Ƞs % 185,7 / 135,6 181,7 / 133,3 185,6 / 135,6 181,6 / 133,2
Temperatura média de aquecimento
(W35°C/W55°C), Eficiência energética SCOP 4,72 / 3,47 4,62 / 3,41 4,72 / 3,47 4,62 / 3,41
sazonal De A+++
a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Temperatura quente de aquecimento Ƞs % 260,3 / 176,5 248,5 / 176,1 259,8 / 176,4 248,1 / 175,9
(W35°C/W55°C), Eficiência energética
sazonal SCOP 6,58 / 4,45 6,29 / 4,48 6,57 / 4,44 6,28 / 4,47
Temperatura fria de aquecimento Ƞs % 159,6 / 118,9 157,8 / 121,8 159,6 / 118,9 157,8 / 121,8
(W35°C/W55°C), Eficiência energética
Unidade exterior sazonal SCOP 4,07 / 3,05 4,02 / 3,12 4,07 / 3,05 4,02 / 3,12
Eficiência SEER (W18°C) 6,90 6,75 6,85 6,71
Eficiência SEER (W7°C) 4,86 4,69 4,83 4,67
Largura/altura/profundidade mm 1.118 / 865 / 523 1.118 / 865 / 523 1.118 / 865 / 523 1.118 / 865 / 523
Peso líquido kg 96 96 112 112
Tipo refrigerante R-32 R-32 R-32 R-32
Carga de refrigerante kg 1,84 1,84 1,84 1,84
Distância vertical máx. com a unidade m 20 20 20 20
exterior em cima
Distância horizontal máx. m 30 30 30 30
Tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Seção de cabo recomendada, mm² 3x6 3x6 5x2,5 5x2,5
alimentação
Fusível recomendado, alimentação A D32 D32 D16 D16
Intensidade máx. A 30 30 14 14
Largura/altura/profundidade mm 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270 420 / 790 / 270
Unidade interior
Peso líquido kg 39 39 39 39
Aquecimento mín./máx. ºC 25°C / 65°C 25°C / 65°C 25°C / 65°C 25°C / 65°C
Temperatura Arrefecimento mín./máx. ºC 5°C / 25°C 5°C / 25°C 5°C / 25°C 5°C / 25°C
saída água
AQS mín./máx. ºC 30°C / 65°C 30°C / 65°C 30°C / 65°C 30°C / 65°C
Temperatura ambiente exterior para ºC -5°C / 43°C -5°C / 43°C -5°C / 43°C -5°C / 43°C
arrefecimento mín./máx.
Intervalo Temperatura ambiente exterior para ºC -25°C / 35°C -25°C / 35°C -25°C / 35°C -25°C / 35°C
funcionamento aquecimento mín./máx.
Temperatura ambiente exterior para ºC -25°C / 43°C -25°C / 43°C -25°C / 43°C -25°C / 43°C
AQS mín./máx.

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional para os
modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.

78
