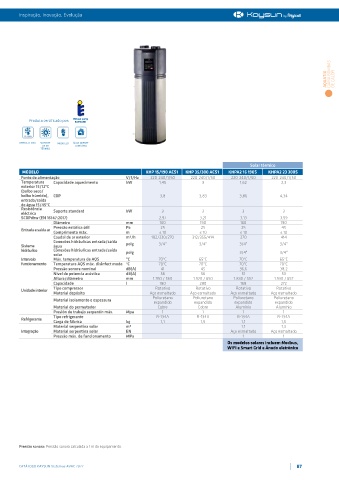

Page 87 - Catálogo Geral 2022

Inspiração, Inovação, Evolução
Inspiración, Innovación, Evoluciónn

AQUATIX GAMA BOMBAS DE CALOR

Produto certificado por: CN heat pump
KEYMARK

REFRIG. R-134A SUPORTE MODO ECO ÁGUA QUENTE
SOLAR SANITÁRIA
TÉRMICO

Solar térmico
MODELO KHP 15/190 ACS1 KHP 35/300 ACS1 KHPA2 16 190S KHPA2 23 300S
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Temperatura Capacidade aquecimento kW 1,45 3 1,62 2,3
exterior 15/12ºC
(bolbo seco/
bolbo húmido), COP 3,8 3,83 3,86 4,34
entrada/saída
de água 15/45ºC
Resistência Suporte standard kW 3 3 3 3
eléctrica
SCOPdhw (EN 16147:2017) 2,97 3,21 3,13 3,59
Diâmetro mm 160 190 160 190
Pressão estática útil Pa 25 25 25 45
Entrada e saída ar
Comprimento máx. m ≤ 10 ≤ 10 ≤ 10 ≤ 10
Caudal de ar exterior m³/h 182/230/270 312/355/414 270 414
Conexões hidráulicas entrada/saída
Sistema água polg 3/4" 3/4" 3/4" 3/4"
hidráulico Conexões hidráulicas entrada/saída polg 3/4" 3/4"
solar
Intervalo Máx. temperatura de AQS ºC 70°C 65°C 70°C 65°C
funcionamento Temperature AQS máx. disinfect mode °C 70°C 70°C 70°C 70°C
Pressão sonora nominal dB(A) 41 45 36,6 38,2
Nivel de potencia acústica dB(A) 56 56 51 53
Altura/diâmetro mm 1.760 / 560 1.920 / 650 1.830 / 552 1.930 / 657
Capacidade l 180 280 168 272
Tipo compressor Rotativo Rotativo Rotativo Rotativo
Unidade interior
Material depósito Aço esmaltado Aço esmaltado Aço esmaltado Aço esmaltado
Poliuretano Poliuretano Poliuretano Poliuretano
Material isolamento e espessura
expandido expandido expandido expandido
Material do permutador Cobre Cobre Alumínio Alumínio
Presión de trabajo serpentín máx. Mpa 1 1 1 1
Tipo refrigerante R-134A R-134A R-134A R-134A
Refrigerante
Carga de fábrica kg 1,1 1,5 1,1 1,5
Material serpentina solar m² 1,1 1,3
Integração Material serpentina solar EN Aço esmaltado Aço esmaltado
Pressão máx. de funcionamento MPa 1 1
Os modelos solares incluem Modbus,
WiFi e Smart Grid e Ânodo eletrônico

Pressão sonora: Pressão sonora calculada a 1 m do equipamento.
