Page 89 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

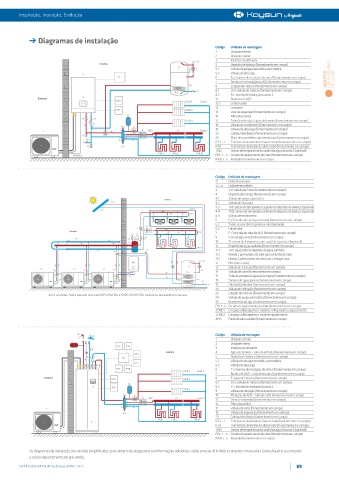

➔ Diagramas de instalação
Código Unidade de montagem
1 Unidade exterior
2 Unidade interior
12 3 Interface do utilizador
Interior 5 Depósito de balanço (fornecimento em campo)
11 7 5.1 Válvula de purga pneumática automática
2 5.2 Válvula de descarga GAMA BOMBAS
25 6 P_o: bomba de circulação da zona 1 (fornecimento em campo)
7 Bomba de recirculação da AQS (fornecimento em campo) AQUATIX DE CALOR
11.1 8 Estação de mistura (fornecimento em campo)
11.3 17 8.1 SV3: válvula de mistura (fornecimento em campo)
8.2 P_c: bomba de circulação da zona 2
Exterior 3 11 Depósito de AQS
RT8 RAD.1 Zona 1
11.3 Condensador
12 Consumo
RT1 RAD.2
13 Vaso de expansão (fornecimento em campo)
13 15 Filtro (Acessório)
17 17 RAD.n 17 Tubo de entrada da água da torneira (fornecimento em campo)
15
5.1 6 18 Válvula de enchimento (fornecimento em campo)
1 8 TW2 23 Zona 2 19 Válvula de descarga (fornecimento em campo)
19 23 Coletor/distribuidor (fornecimento em campo)
18 5 2.1 2.2 25 Placa de transferência do termóstato (fornecimento em campo)
RT 1...7 Termóstato da divisão de baixa tensão (fornecimento em campo)
19 5.2 RT8 Termóstato da divisão de alta tensão (fornecimento em campo)
TW2 Sensor de temperatura do caudal da água da zona 2 (opcional)
FHL1 FHL2 FHLN
Modbus FHL 1 ...n Circuito de aquecimento do chão (fornecimento em campo)
RAD.1...n Radiador (fornecimento em campo
Código Unidade de montagem
1.1 Unidade principal
1.2...n Unidade secundária
3 SV1: válvula de 3 vias (fornecimento em campo)
4 Depósito de balanço (fornecimento em campo)
Interior 4.1 Válvula de purga automática
6.2 4.2 Válvula de descarga
4.3 Tbt1: sensor de temperatura superior do depósito de balanço (opcional)
Zona 1
6.1 4.4 Tbt2: sensor de temperatura inferior do depósito de balanço (opcional)
19 20
4.5 Válvula de enchimento
5 P_O: bomba de circulação exterior (fornecimento em campo)
FOU1 FOU2 FOUn 6.1 Tsolar: sensor da temperatura solar (opcional)
23
5 6.2 Painel solar
Exterior 19 20 7 P_D: bomba do tubo da AQS (fornecimento em campo)
4.5 9
19 25 4 14 14 9 10 Vaso de expansão (fornecimento em campo)
T1: sensor de temperatura do caudal da água total (opcional)
11 Depósito da água sanitária (fornecimento em campo)
FHL1 FHL2 FHLn Zona 2
24 11.1 TBH: aquecedor do depósito da água sanitária
13
3 11.2 Moeda 1, permutador de calor para a bomba de calor
11.3 Moeda 2, permutador de calor para a energia solar
18
AHS 12 Filtro (Acessório)
11 7 13 Válvula de retenção (fornecimento em campo)
1.n 1.2 1.1 10
14 14 13 14 Válvula de corte (fornecimento em campo)
11.2
13 14 13 14 17 Tubo de entrada da água da torneira (fornecimento em campo)
14 13
12 12 12 11.1 18 Torneira de água quente (fornecimento em campo)
13
17 19 Coletor/distribuidor (fornecimento em campo)
11.3
20 Válvula de derivação (fornecimento em campo)
Até 6 unidades. Não é possível misturar KHPS-MO PRO e KHPS-MO HP PRO na mesma instalação em cascata. 23 Estação de mistura (fornecimento em campo)
24 Válvula de purga automática (fornecimento em campo)
25 Manómetro da água (fornecimento em campo)
FHL1...n Circuito de aquecimento do chão (fornecimento em campo)
ZONE1 O espaço utiliza apenas o modo de refrigeração ou aquecimento
ZONE2 O espaço utiliza apenas o modo de aquecimento
AHS Fonte de calor auxiliar (fornecimento em campo
10 4 Código Unidade de montagem
1 Unidade exterior
2 Unidade interior
RT2 RT3 3 Interface do utilizador
7 18 Interior 4 Água da torneira – tubo de entrada (fornecimento em campo)
RT4
15 25 5 Depósito de balanço (fornecimento em campo)
9 5.1 Válvula de purga pneumática automática
RT5
17 5.2 Válvula de descarga
RT7 RT6 6 P_o: bomba de circulação da zona 1 (fornecimento em campo)
RAD.1 Zona 1
7 Bomba de AQS – tubo de entrada (fornecimento em campo)
Exterior RT8 RAD.2 8 Estação de mistura (fornecimento em campo)
8.1 SV3: válvula de mistura (fornecimento em campo)
13
3 RT1 8.2 P_c: bomba de circulação da zona 2
RAD.n
9 Válvula de retenção (fornecimento em campo)
5.1 6 10 Produção de AQS – tubo de saída (fornecimento em campo)
8 TW2 23 Zona 2 13 Vaso de expansão (fornecimento em campo)
15 Filtro (acessório)
2.1 2.2
5
1 17 Válvula de corte (fornecimento em campo)
5.2 18 Válvula de segurança (fornecimento em campo)
23 Coletor/distribuidor (fornecimento em campo)
FHL1 FHL2 FHLN
2 RT 1...7 Termóstato da divisão de baixa tensão (fornecimento em campo)
RT8 Termóstato da divisão de alta tensão (fornecimento em campo)
TW2 Sensor de temperatura do caudal da água da zona 2 (opcional)
FHL 1 ...n Circuito de aquecimento do chão (fornecimento em campo)
RAD.1...n Radiador (fornecimento em campo)
Os diagramas de instalação são versões simplificadas; para obter mais diagramas ou informações adicionais, visite o nosso sítio Web e consulte o manual da Gama Aquatix ou contacte
o nosso departamento de pré-venda.
CATÁLOGO KAYSUN Sistemas AVAC 2022 89
