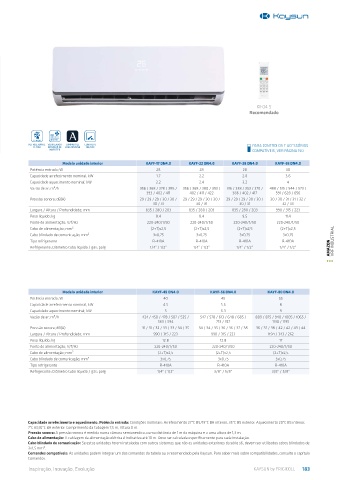

Page 183 - KAYSUN CATÁLOGO 2023

KI-04 S
Recomendado

REFRIGERANTE VENTILADOR COMPATÍVEL CONTACTO PARA CONTROLOS E ACESSÓRIOS
R-410A INTERIOR DC COM AIRZONE ON/OFF
INVERTER COMPATÍVEIS, VER PÁGINA 190
Modelo unidade interior KAYF-17 DN4.0 KAYF-22 DN4.0 KAYF-28 DN4.0 KAYF-36 DN4.0
Potência entrada; W 28 28 28 30
Capacidade arrefecimento nominal, kW 1.7 2.2 2.8 3.6
Capacidade aquecimento nominal; kW 2.2 2.4 3.2 4
Vazão de ar; m³/h 356 / 368 / 378 / 385 / 356 / 368 / 380 / 393 / 316 / 338 / 353 / 370 / 488 / 515 / 544 / 573 /
393 / 402 / 411 402 / 411 / 422 386 / 402 / 417 591 / 628 / 656
Pressão sonora; dB(A) 29 / 29 / 29 / 30 / 30 / 29 / 29 / 29 / 30 / 30 / 29 / 29 / 29 / 30 / 30 / 30 / 30 / 31 / 31 / 32 /
30 / 31 30 / 31 30 / 31 32 / 33
Largura / Altura / Profundidade; mm 835 / 280 / 203 835 / 280 / 203 835 / 280 / 203 990 / 315 / 223
Peso líquido; kg 8.4 8.4 9.5 11.4
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A VRF INDUSTRIAL
AMAZON
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2”

Modelo unidade interior KAYF-45 DN4.0 KAYF-56 DN4.0 KAYF-80 DN4.0
Potência entrada; W 40 45 55
Capacidade arrefecimento nominal, kW 4.5 5.6 8
Capacidade aquecimento nominal; kW 5 6.3 9
Vazão de ar; m³/h 424 / 450 / 478 / 507 / 535 / 547 / 578 / 613 / 648 / 685 / 809 / 875 / 940 / 1005 / 1065 /
563 / 594 713 / 747 1130 / 1195
Pressão sonora; dB(A) 31 / 31 / 32 / 33 / 33 / 34 / 35 34 / 34 / 35 / 36 / 36 / 37 / 38 36 / 37 / 38 / 42 / 42 / 43 / 44
Largura / Altura / Profundidade; mm 990 / 315 / 223 990 / 315 / 223 1194 / 343 / 262
Peso líquido; kg 12.8 12.8 17
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 1/2” 3/8” / 5/8” 3/8” / 5/8”

Capacidade arrefecimento e aquecimento. Potência entrada: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento 20°C BS interior,
7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas com outros sistemas que não as unidades exteriores da série s6, devem ser utilizados cabos blindados de
3x1,5 mm².
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 183
