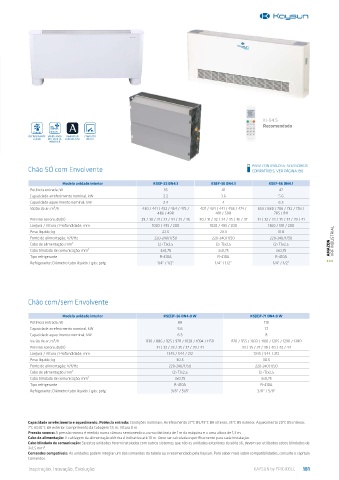

Page 181 - KAYSUN CATÁLOGO 2023

KI-04 S
Recomendado

REFRIGERANTE VENTILADOR COMPATÍVEL CONTACTO
R-410A INTERIOR DC COM AIRZONE ON/OFF
INVERTER

Chão SÓ com Envolvente PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 190

Modelo unidade interior KSEF-22 DN4.1 KSEF-36 DN4.1 KSEF-56 DN4.1
Potência entrada; W 35 41 47
Capacidade arrefecimento nominal, kW 2.2 3.6 5.6
Capacidade aquecimento nominal; kW 2.4 4 6.3
Vazão de ar; m³/h 430 / 441 / 452 / 464 / 475 / 407 / 424 / 441 / 458 / 474 / 653 / 680 / 706 / 732 / 759 /
486 / 498 491 / 508 785 / 811
Pressão sonora; dB(A) 29 / 30 / 31 / 33 / 34 / 35 / 36 30 / 31 / 32 / 34 / 35 / 36 / 37 31 / 32 / 33 / 35 / 37 / 39 / 41
Largura / Altura / Profundidade; mm 1020 / 495 / 200 1020 / 495 / 200 1360 / 591 / 200
Peso líquido; kg 22.5 23.3 31.8
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50 VRF INDUSTRIAL
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 AMAZON
Tipo refrigerante R-410A R-410A R-410A
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 1/2” 1/4” / 1/2” 1/4” / 1/2”

Chão com/sem Envolvente

Modelo unidade interior KS(E)F-56 DN4.0 W KS(E)F-71 DN4.0 W
Potência entrada; W 88 110
Capacidade arrefecimento nominal, kW 5.6 7.1
Capacidade aquecimento nominal; kW 6.3 8
Vazão de ar; m³/h 830 / 886 / 925 / 970 / 1028 / 1094 / 1150 870 / 955 / 1033 / 1100 / 1205 / 1290 / 1380
Pressão sonora; dB(A) 31 / 32 / 33 / 35 / 37 / 39 / 41 33 / 35 / 37 / 39 / 40 / 42 / 44
Largura / Altura / Profundidade; mm 1345 / 544 / 212 1345 / 544 / 212
Peso líquido; kg 30.5 30.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5
Cabo blindado de comunicação; mm² 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”

Capacidade arrefecimento e aquecimento. Potência entrada: Condições nominais: Arrefecimento 27°C BS/19°C BH interior, 35°C BS exterior. Aquecimento 20°C BS interior,
7°C BS/6°C BH exterior. Comprimento da tubagem 7,5 m, Altura 0 m.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina e a uma altura de 1,3 m.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Cabo blindado de comunicação: Se estas unidades forem instaladas com outros sistemas que não as unidades exteriores da série s6, devem ser utilizados cabos blindados de
3x1,5 mm².
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 181
