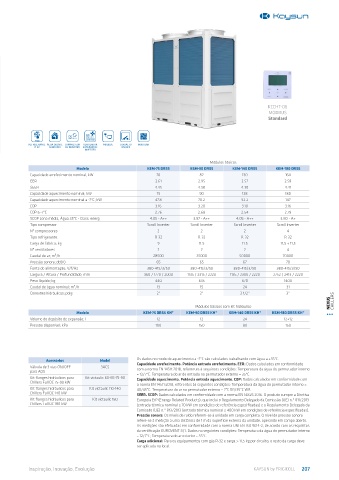

Page 207 - KAYSUN CATÁLOGO 2023

KCCHT-06
MODBUS
Standard

REFRIGERANTE ÁGUA QUENTE COMPRESSOR VENTILADOR MODBUS CONTACTO MODULAR
R-32 SANITÁRIA DC INVERTER EXTERIOR DC ON/OFF
INVERTER
Módulos básicos
Modelo KEM-75 DRS5 KEM-90 DRS5 KEM-140 DRS5 KEM-180 DRS5
Capacidade arrefecimento nominal, kW 70 82 130 164
EER 2.61 2.95 2.57 2.93
SEER 4.45 4.58 4.30 4.41
Capacidade aquecimento nominal; kW 75 90 138 180
Capacidade aquecimento nominal a -7°C; kW 47.8 70.2 92.2 147
COP 3.16 3.20 3.10 3.16
COP a -7°C 2.76 2.68 2.54 2.79
SCOP zona média, Água 35°C - Class. energ. 4.05 - A++ 3.97 - A++ 4.05 - A++ 3.80 - A+
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 2 2 2 4
Tipo refrigerante R-32 R-32 R-32 R-32
Carga de fábrica; kg 9 11.5 11.5 11,5 + 11,5
Nº ventiladores 2 2 2 4
Caudal de ar; m³/h 28500 35000 50000 70000
Pressão sonora; dB(A) 65 65 67 70
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Largura / Altura / Profundidade; mm 960 / 1770 / 2000 1135 / 2315 / 2220 1135 / 2300 / 2220 2752 / 2413 / 2220
Peso líquido; kg 440 635 670 1400
Caudal de água nominal; m³/h 13 15 24 31
Conexões hidráulicas; polg 2” 2” 2 1/2” 3”
NEXUS CHILLERS
Módulos básicos com kit hidráulico
Modelo KEM-75 DRS5 KH* KEM-90 DRS5 KH* KEM-140 DRS5 KH* KEM-180 DRS5 KH*
Volume do depósito de expansão; l 12 12 24 12+12
Pressão disponível; kPa 100 150 80 150

Acessórios Model Os dados no modo de aquecimento a -7°C são calculados trabalhando com água a +35°C.
Capacidade arrefecimento. Potência entrada arrefecimento. EER: Dados calculados em conformidade
Válvula de 3 vias ON/OFF 3ACS com a norma EN 14511:2018, referentes à seguintes condições: Temperatura da água do permutador interno
para AQS = 12/7°C. Temperatura do ar de entrada no permutador externo = 35°C.
Kit flanges hidráulicos para Kit victaulic 60-65-75-90 Capacidade aquecimento. Potência entrada aquecimento. COP: Dados calculados em conformidade com
Chillers Full DC 75-90 kW
a norma EN 14511:2018, referentes às seguintes condições: Temperatura da água do permutador interno =
Kit flanges hidráulicos para Kit victaulic 110-140 40/45°C. Temperatura do ar no permutador externo = 7°C DB/35°C WB.
Chillers Full DC 140 kW SEER. SCOP: Dados calculados em conformidade com a norma EN 14825:2016. O produto cumpre a Diretiva
Kit flanges hidráulicos para Kit victaulic 180 Europeia ErP (Energy Related Products), que inclui o Regulamento Delegado da Comissão (UE) n.º 811/2013
Chillers Full DC 180 kW (entrada térmica nominal ≤ 70 kW em condições de referência especificadas) e o Regulamento Delegado da
Comissão (UE) n.º 813/2013 (entrada térmica nominal ≤ 400 kW em condições de referência especificadas).
Pressão sonora: Os níveis de ruído referem-se à unidade em carga completa. O nível de pressão sonora
refere-se à medição a uma distância de 1 m da superfície externa da unidade, operando em campo aberto.
As medições são efetuadas em conformidade com a norma UNI EN ISO 9614-2, de acordo com os requisitos
da certificação EUROVENT 8/1. Dados na seguintes condições: Temperatura da água do permutador interno
= 12/7°C; Temperatura do ar exterior = 35°C.
Carga adicional: Para os equipamentos com gás R-32 e carga > 11,5 kg por circuito, o resto da carga deve
ser aplicada no local.
