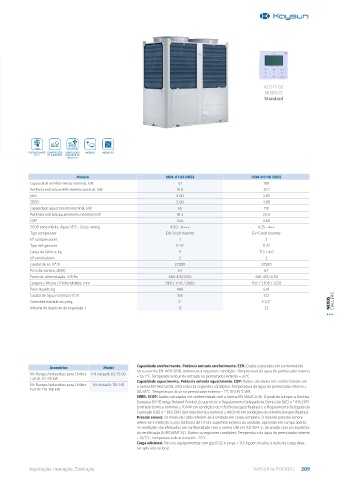

Page 209 - KAYSUN CATÁLOGO 2023

KCCHT-06
MODBUS
Standard

REFRIGERANTE COMPRESSOR VENTILADOR MODBUS MODULAR
R-32 DC INVERTER EXTERIOR DC
INVERTER

Modelo KEM-HT-65 DRS5 KEM-HT-110 DRS5
Capacidade arrefecimento nominal, kW 57 100
Potência entrada arrefecimento nominal; kW 19.0 32.7
EER 3.00 3.05
SEER 5.00 4.80
Capacidade aquecimento nominal; kW 65 110
Potência entrada aquecimento nominal; kW 18.3 29.9
COP 3.55 3.68
SCOP zona média, Água 35°C - Class. energ. 4.50 - A+++ 4.25 - A++
Tipo compressor EVI Srcoll Inverter EVI Srcoll Inverter
Nº compressores 1 2
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 9 11,5 / 4,0
Nº ventiladores 2 2
Caudal de ar; m³/h 22000 32500
Pressão sonora; dB(A) 64 64
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50
Largura / Altura / Profundidade; mm 960 / 1770 / 2000 1135 / 2300 / 2220
Peso líquido; kg 440 670
Caudal de água nominal; m³/h 9.8 17.2
Conexões hidráulicas; polg 2” 2 1/2” NEXUS CHILLERS
Volume do depósito de expansão; l 12 22

Acessórios Model Capacidade arrefecimento. Potência entrada arrefecimento. EER: Dados calculados em conformidade
Kit flanges hidraulicos para Chillers Kit victaulic 65-75-90 com a norma EN 14511:2018, referentes à seguintes condições: Temperatura da água do permutador interno
= 12/7°C. Temperatura do ar de entrada no permutador externo = 35°C.
Full DC 65-90 kW Capacidade aquecimento. Potência entrada aquecimento. COP: Dados calculados em conformidade com
Kit flanges hidraulicos para Chillers Kit victaulic 110-140 a norma EN 14511:2018, referentes às seguintes condições: Temperatura da água do permutador interno =
Full DC 110-140 kW
40/45°C. Temperatura do ar no permutador externo = 7°C DB/35°C WB.
SEER. SCOP: Dados calculados em conformidade com a norma EN 14825:2016. O produto cumpre a Diretiva
Europeia ErP (Energy Related Products), que inclui o Regulamento Delegado da Comissão (UE) n.º 811/2013
(entrada térmica nominal ≤ 70 kW em condições de referência especificadas) e o Regulamento Delegado da
Comissão (UE) n.º 813/2013 (entrada térmica nominal ≤ 400 kW em condições de referência especificadas).
Pressão sonora: Os níveis de ruído referem-se à unidade em carga completa. O nível de pressão sonora
refere-se à medição a uma distância de 1 m da superfície externa da unidade, operando em campo aberto.
As medições são efetuadas em conformidade com a norma UNI EN ISO 9614-2, de acordo com os requisitos
da certificação EUROVENT 8/1. Dados na seguintes condições: Temperatura da água do permutador interno
= 12/7°C; Temperatura do ar exterior = 35°C.
Carga adicional: Para os equipamentos com gás R-32 e carga > 11,5 kg por circuito, o resto da carga deve
ser aplicada no local.
