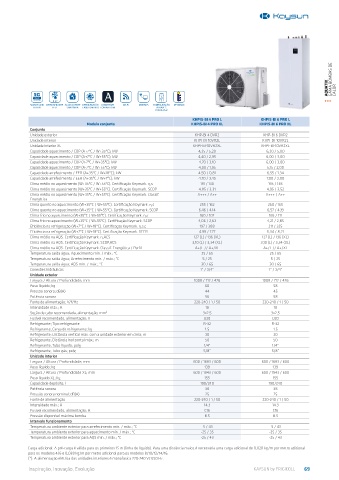

Page 69 - KAYSUN CATÁLOGO 2023

AQUATIX GAMA BOMBAS DE CALOR

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS CONFIGURAÇÃO KEYMARK
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE ATRAVÉS
PORTA USB
KHPIS-BI 4 PRO L KHPIS-BI 6 PRO L
Modelo conjunto KHPIS-BI 4 PRO XL KHPIS-BI 6 PRO XL
Conjunto
Unidade exterior KHP-BI 4 DVR2 KHP-BI 6 DVR2
Unidade interior KHPI-BI-10VR2L KHPI-BI-10VR2L
Unidade interior XL KHPI-BI-10VR2XL KHPI-BI-10VR2XL
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 4,25 / 5,20 6,20 / 5,00
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 4,40 / 2,95 6,00 / 3,00
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 4,70 / 3,10 6,00 / 3,00
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 4,00 / 1,95 5,15 / 2,00
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 4,50 / 0,81 6,55 / 1,34
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 4,70 / 3,45 7,00 / 3,00
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 191 / 130 195 / 138
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4.85 / 3.31 4,95 / 3,52
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. Classif. A+++ / A++ A+++ / A++
Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 255 / 162 260 / 165
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 6.46 / 4.14 6,57 / 4,19
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 160 / 102 165 / 111
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,06 / 2,63 4,21 / 2,85
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. ƞ,s,c 197 / 308 211 / 325
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. SEER 4.99 / 7.77 5,34 / 8,21
Clima médio na AQS. Certificação Keymark. ƞ,ACS 127 (L) / 136 (XL) 127 (L) / 136 (XL)
Clima médio na AQS. Certificação Keymark. SCOP,ACS 3,10 (L) / 3,34 (XL) 3,10 (L) / 3,34 (XL)
Clima médio na AQS. Certificação Keymark. Classif. Energética / Perfil A+/L // A+/XL A+/L // A+/XL
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 30 / 65 30 / 65
Conexões hidráulicas 1” / 3/4” 1” / 3/4”
Unidade exterior
Largura / Altura / Profundidade; mm 1008 / 712 / 426 1008 / 712 / 426
Peso líquido; kg 60 58
Pressão sonora; dB(A) 44 45
Potência sonora 56 58
Fonte de alimentação; V/f/Hz 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 18 18
Seção de cabo recomendada, alimentação; mm² 3x2,5 3x2,5
Fusível recomendado, alimentação; A D20 D20
Refrigerante; Tipo refrigerante R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.5 1.5
Refrigerante; Distância vertical máx. com a unidade exterior em cima; m 30 30
Refrigerante, Distância horizontal máx.; m 50 50
Refrigerante, Tubo líquido; polg 1/4” 1/4”
Refrigerante, Tubo gás; polg 5/8” 5/8”
Unidade interior
Largura / Altura / Profundidade; mm 600 / 1683 / 600 600 / 1683 / 600
Peso líquido; kg 139 139
Largura / Altura / Profundidade XL; mm 600 / 1943 / 600 600 / 1943 / 600
Peso líquido XL; kg 155 155
Capacidade depósito; l 190/240 190/240
Potência sonora 38 38
Pressão sonora nominal; dB(A) 25 25
Fonte de alimentação 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 14.3 14.3
Fusível recomendado, alimentação; A C16 C16
Pressão disponível máxima bomba 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 43 -5 / 43
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -25 / 35 -25 / 35
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional
para os modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 69
