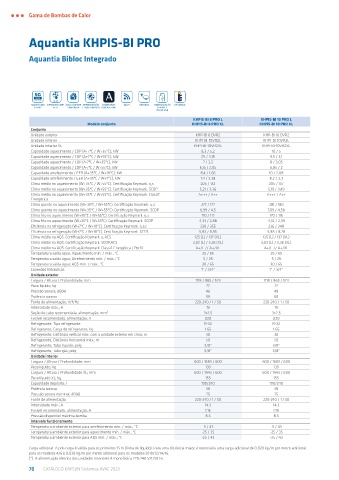

Page 70 - KAYSUN CATÁLOGO 2023

Gama de Bombas de Calor

Aquantia KHPIS-BI PRO

Aquantia Bibloc Integrado

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS CONFIGURAÇÃO KEYMARK
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE ATRAVÉS
PORTA USB
KHPIS-BI 8 PRO L KHPIS-BI 10 PRO L
Modelo conjunto KHPIS-BI 8 PRO XL KHPIS-BI 10 PRO XL
Conjunto
Unidade exterior KHP-BI 8 DVR2 KHP-BI 10 DVR2
Unidade interior KHPI-BI-10VR2L KHPI-BI-10VR2L
Unidade interior XL KHPI-BI-10VR2XL KHPI-BI-10VR2XL
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 8,3 / 5,2 10 / 5
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 7,5 / 3,18 9,5 / 3,1
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 7 / 3,2 8 / 3,05
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 6,15 / 2,05 6,85 / 2
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 8,4 / 1,66 10 / 2,08
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 7,4 / 3,38 8,2 / 3,3
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 205 / 132 205 / 137
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 5,21 / 3,36 5,19 / 3,49
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. Classif. A+++ / A++ A+++ / A++
Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 277 / 177 281 / 180
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 6,99 / 4,5 7,09 / 4,58
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 170 / 112 170 / 116
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,33 / 2,88 4,32 / 2,99
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. ƞ,s,c 230 / 355 236 / 348
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. SEER 5,83 / 8,95 5,98 / 8,78
Clima médio na AQS. Certificação Keymark. ƞ,ACS 125 (L) / 137 (XL) 125 (L) / 137 (XL)
Clima médio na AQS. Certificação Keymark. SCOP,ACS 3,02 (L) / 3,36 (XL) 3,02 (L) / 3,36 (XL)
Clima médio na AQS. Certificação Keymark. Classif. Energética / Perfil A+/L // A+/XL A+/L // A+/XL
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 30 / 65 30 / 65
Conexões hidráulicas 1” / 3/4” 1” / 3/4”
Unidade exterior
Largura / Altura / Profundidade; mm 1118 / 865 / 523 1118 / 865 / 523
Peso líquido; kg 77 77
Pressão sonora; dB(A) 46 49
Potência sonora 59 60
Fonte de alimentação; V/f/Hz 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 19 19
Seção de cabo recomendada, alimentação; mm² 3x2,5 3x2,5
Fusível recomendado, alimentação; A D20 D20
Refrigerante; Tipo refrigerante R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.65 1.65
Refrigerante; Distância vertical máx. com a unidade exterior em cima; m 30 30
Refrigerante, Distância horizontal máx.; m 50 50
Refrigerante, Tubo líquido; polg 3/8” 3/8”
Refrigerante, Tubo gás; polg 5/8” 5/8”
Unidade interior
Largura / Altura / Profundidade; mm 600 / 1683 / 600 600 / 1683 / 600
Peso líquido; kg 139 139
Largura / Altura / Profundidade XL; mm 600 / 1943 / 600 600 / 1943 / 600
Peso líquido XL; kg 155 155
Capacidade depósito; l 190/240 190/240
Potência sonora 38 38
Pressão sonora nominal; dB(A) 25 25
Fonte de alimentação 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 14.3 14.3
Fusível recomendado, alimentação; A C16 C16
Pressão disponível máxima bomba 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 43 -5 / 43
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -25 / 35 -25 / 35
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional
para os modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
70 CATÁLOGO KAYSUN Sistemas AVAC 2023
