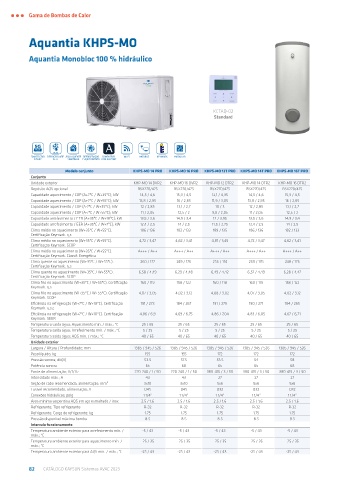

Page 82 - KAYSUN CATÁLOGO 2023

Gama de Bombas de Calor

Aquantia KHPS-MO

Aquantia Monobloc 100 % hidráulico

KCTAQ-02
Standard

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS KEYMARK MODULAR
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE
Modelo conjunto KHPS-MO 14 PRO KHPS-MO 16 PRO KHPS-MO 12T PRO KHPS-MO 14T PRO KHPS-MO 16T PRO
Conjunto
Unidade exterior KHP-MO 14 DVR2 KHP-MO 16 DVR2 KHP-MO 12 DTR2 KHP-MO 14 DTR2 KHP-MO 16 DTR2
Depósito AQS opcional BSX270/475 BSX270/475 BSX270/475 BSX270/475 BSX270/475
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 14,5 / 4,6 15,9 / 4,5 12,1 / 4,95 14,5 / 4,6 15,9 / 4,5
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 13,8 / 2,95 16 / 2,85 11,9 / 3,05 13,8 / 2,95 16 / 2,85
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 12 / 2,85 13,1 / 2,7 10 / 3 12 / 2,85 13,1 / 2,7
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 11 / 2,05 12,5 / 2 9,8 / 2,05 11 / 2,05 12,5 / 2
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 13,5 / 3,6 14,9 / 3,4 12 / 3,95 13,5 / 3,6 14,9 / 3,4
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 12,4 / 2,5 14 / 2,5 11,5 / 2,75 12,4 / 2,5 14 / 2,5
Clima médio no aquecimento (W+35ºC / W+55ºC). 186 / 136 182 / 133 189 / 135 186 / 136 182 / 133
Certificação Keymark. ƞ,s
Clima médio no aquecimento (W+35ºC / W+55ºC). 4,72 / 3,47 4,62 / 3,41 4,81 / 3,45 4,72 / 3,47 4,62 / 3,41
Certificação Keymark. SCOP
Clima médio no aquecimento (W+35ºC / W+55ºC). A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
Certificação Keymark. Classif. Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). 260 / 177 249 / 176 256 / 174 260 / 176 248 / 176
Certificação Keymark. ƞ,s
Clima quente no aquecimento (W+35ºC / W+55ºC). 6,58 / 4,49 6,29 / 4,48 6,49 / 4,42 6,57 / 4,49 6,28 / 4,47
Certificação Keymark. SCOP
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação 160 / 119 158 / 122 160 / 118 160 / 119 158 / 122
Keymark. ƞ,s
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação 4,07 / 3,05 4,02 / 3,12 4,08 / 3,02 4,07 / 3,05 4,02 / 3,12
Keymark. SCOP
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação 191 / 273 184 / 267 191 / 279 190 / 271 184 / 265
Keymark. ƞ,s,c
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação 4,86 / 6,9 4,69 / 6,75 4,86 / 7,04 4,83 / 6,85 4,67 / 6,71
Keymark. SEER
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65 25 / 65 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25 5 / 25 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 40 / 65 40 / 65 40 / 65 40 / 65 40 / 65
Unidade exterior
Largura / Altura / Profundidade; mm 1385 / 945 / 526 1385 / 945 / 526 1385 / 945 / 526 1385 / 945 / 526 1385 / 945 / 526
Peso líquido; kg 155 155 172 172 172
Pressão sonora; dB(A) 53.5 57.5 53.5 54 58
Potência sonora 65 68 65 65 68
Fonte de alimentação; V/f/Hz 220-240 / 1 / 50 220-240 / 1 / 50 380-415 / 3 / 50 380-415 / 3 / 50 380-415 / 3 / 50
Intensidade máx.; A 43 43 27 27 27
Seção de cabo recomendada, alimentação; mm² 3x10 3x10 5x6 5x6 5x6
Fusível recomendado, alimentação; A D45 D45 D32 D32 D32
Conexões hidráulicas; polg 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4”
Área mínima serpentina AQS em aço esmaltado / inox 2.5 / 1.6 2.5 / 1.6 2.5 / 1.6 2.5 / 1.6 2.5 / 1.6
Refrigerante; Tipo refrigerante R-32 R-32 R-32 R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.75 1.75 1.75 1.75 1.75
Pressão disponível máxima bomba 8.5 8.5 8.5 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / -5 / 43 -5 / 43 -5 / 43 -5 / 43 -5 / 43
máx.; °C
Temperatura ambiente exterior para aquecimento mín. / -25 / 35 -25 / 35 -25 / 35 -25 / 35 -25 / 35
máx.; °C
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43 -25 / 43 -25 / 43 -25 / 43
