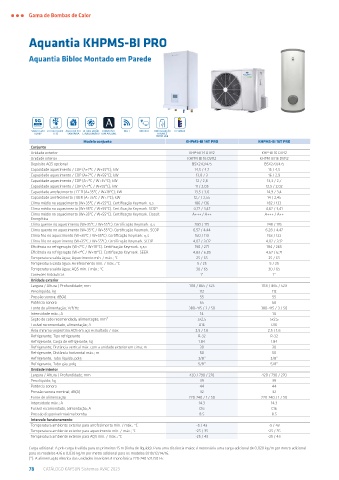

Page 78 - KAYSUN CATÁLOGO 2023

Gama de Bombas de Calor

Aquantia KHPMS-BI PRO

Aquantia Bibloc Montado em Parede

SMART GRID REFRIGERANTE ÁGUA QUENTE REFRIGERAÇÃO COMPATÍVEL Wi-Fi MODBUS CONFIGURAÇÃO KEYMARK
READY R-32 SANITÁRIA E AQUECIMENTO COM AIRZONE ATRAVÉS
PORTA USB
Modelo conjunto KHPMS-BI 14T PRO KHPMS-BI 16T PRO
Conjunto
Unidade exterior KHP-BI 14 DTR2 KHP-BI 16 DTR2
Unidade interior KHPM-BI 16 DVR2 KHPM-BI 16 DVR2
Depósito AQS opcional BSX270/475 BSX270/475
Capacidade aquecimento / COP (A+7ºC / W+35ºC); kW 14,5 / 4,7 16 / 4,5
Capacidade aquecimento / COP (A+7ºC / W+55ºC); kW 13,8 / 3 16 / 2,9
Capacidade aquecimento / COP (A-7ºC / W+35ºC); kW 12 / 2,8 13,3 / 2,7
Capacidade aquecimento / COP (A-7ºC / W+55ºC); kW 11 / 2,05 12,5 / 2,02
Capacidade arrefecimento / EER (A+35ºC / W+18ºC); kW 13,5 / 3,6 14,9 / 3,4
Capacidade arrefecimento / EER (A+35ºC / W+7ºC); kW 12,7 / 2,55 14 / 2,45
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 186 / 136 182 / 133
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,72 / 3,47 4,62 / 3,41
Clima médio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. Classif. A+++ / A++ A+++ / A++
Energética
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 260 / 175 248 / 176
Clima quente no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 6,57 / 4,44 6,28 / 4,47
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. ƞ,s 160 / 119 158 / 122
Clima frio no aquecimento (W+35ºC / W+55ºC). Certificação Keymark. SCOP 4,07 / 3,02 4,02 / 3,12
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. ƞ,s,c 190 / 271 184 / 265
Eficiência na refrigeração (W+7ºC / W+18ºC). Certificação Keymark. SEER 4,83 / 6,85 4,67 / 6,71
Temperatura saída água; Aquecimento mín. / máx.; °C 25 / 65 25 / 65
Temperatura saída água; Arrefecimento mín. / máx.; °C 5 / 25 5 / 25
Temperatura saída água; AQS mín. / máx.; °C 30 / 65 30 / 65
Conexões hidráulicas 1” 1”
Unidade exterior
Largura / Altura / Profundidade; mm 1118 / 865 / 523 1118 / 865 / 523
Peso líquido; kg 112 112
Pressão sonora; dB(A) 55 55
Potência sonora 65 68
Fonte de alimentação; V/f/Hz 380-415 / 3 / 50 380-415 / 3 / 50
Intensidade máx.; A 14 14
Seção de cabo recomendada, alimentação; mm² 5x2,5 5x2,5
Fusível recomendado, alimentação; A D16 D16
Área mínima serpentina AQS em aço esmaltado / inox 2.5 / 1.6 2.5 / 1.6
Refrigerante; Tipo refrigerante R-32 R-32
Refrigerante, Carga de refrigerante; kg 1.84 1.84
Refrigerante; Distância vertical máx. com a unidade exterior em cima; m 30 30
Refrigerante, Distância horizontal máx.; m 50 50
Refrigerante, Tubo líquido; polg 3/8” 3/8”
Refrigerante, Tubo gás; polg 5/8” 5/8”
Unidade interior
Largura / Altura / Profundidade; mm 420 / 790 / 270 420 / 790 / 270
Peso líquido; kg 39 39
Potência sonora 44 44
Pressão sonora nominal; dB(A) 32 32
Fonte de alimentação 220-240 / 1 / 50 220-240 / 1 / 50
Intensidade máx.; A 14.3 14.3
Fusível recomendado, alimentação; A C16 C16
Pressão disponível máxima bomba 8.5 8.5
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -5 / 43 -5 / 43
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -25 / 35 -25 / 35
Temperatura ambiente exterior para AQS mín. / máx.; °C -25 / 43 -25 / 43

Carga adicional: A pré-carga é válida para os primeiros 15 m (linha de líquido). Para uma distância maior, é necessária uma carga adicional de 0,020 kg/m por metro adicional
para os modelos 4/6 e 0,038 kg/m por metro adicional para os modelos 8/10/12/14/16.
(*): A alimentação elétrica das unidades interiores é monofásica 220-240 V/1/50 Hz.
