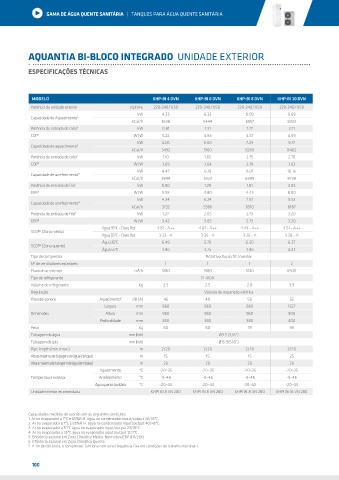

Page 100 - Catálogo Geral 2019

GAMA DE ÁGUA QUENTE SANITÁRIA | TANQUES PARA ÁGUA QUENTE SANITÁRIA

AQUANTIA BI-BLOCO INTEGRADO UNIDADE EXTERIOR

ESPECIFICAÇÕES TÉCNICAS

MODELO KHP-BI 4 DVN KHP-BI 6 DVN KHP-BI 8 DVN KHP-BI 10 DVN
Potência da unidade exterior V/ph/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
kW 4.23 6.33 8.09 9.69
Capacidade de Aquecimento 1
kCal/h 3638 5444 6957 8333
Potência de entrada de calor 1 kW 0.81 1.31 1.77 2.11
COP 1 W/W 5.22 4.83 4.57 4.59
kW 4.06 6.00 7.29 9.77
Capacidade de aquecimento 2
kCal/h 3492 5160 6269 8402
Potência de entrada de calor 2 kW 1.10 1.65 2.15 2.70
COP 2 W/W 3.69 3.64 3.39 3.62
kW 4.47 6.19 8.01 10.16
Capacidade de arrefecimento 3
kCal/h 3844 5323 6889 8738
Potência de entrada de frio 3 kW 0.80 1.29 1.81 2.03
EER 3 W/W 5.58 4.80 4.43 8.00
kW 4.34 6.24 7.57 9.52
Capacidade de arrefecimento 4
kCal/h 3732 5366 6510 8187
Potência de entrada de frio 4 kW 1.27 2.05 2.73 3.20
EER 4 W/W 3.42 3.05 2.73 3.20
Água 35ºC – Class.Pot. 4.61 - A++ 4.67 - A++ 4.43 - A++ 4.51 - A++
5
SCOP (Zona média)
Água 55ºC – Class.Pot. 3.32 - A 3.26 - A 3.26 - A 3.28 - A
Água 35ºC 6.49 5.70 6.30 6.27
SCOP (Zona quente)
6
Água 55ºC 3.86 3.75 3.86 4.23
Tipo de compressor Rotativo Duplo DC Inverter
Nº de ventiladores exteriores 1 1 1 2
3
Fluxo de ar exterior m /h 3180 3180 5120 6500
Tipo de refrigerante R-410A
Volume de refrigerante Kg 2.5 2.5 2.8 3.9
Regulação Válvula de expansão elétrica
Pressão sonora Aquecimento 7 dB (A) 46 48 50 52
Largura mm 860 860 860 1327
Dimensões Altura mm 960 960 960 900
Profundidade mm 380 380 380 400
Peso Kg 60 60 79 99
Tubagem de água mm (inch) Ø9.5 (3/8”)
Tubagem de gás mm (inch) Ø15.9(5/8”)
Pipe length (min./max.) m 2/20 2/20 2/30 2/50
Altura máxima de tubagem de água (no topo) m 15 15 15 25
Altura máxima de tubagem de água (em baixo) m 20 20 20 20
Aquecimento ºC -20~35 -20~35 -20~35 -20~35
Temperatura exterior Arrefecimento ºC -5~46 -5~46 -5~46 -5~46
Àgua quente sanitária ºC -20~43 -20~43 -20~43 -20~43
Unidade interior recomendada KHPI BI 8 VN 280 KHPI BI 8 VN 280 KHPI BI 8 VN 280 KHPI BI 16 VN 280

Capacidades medidas de acordo com as seguintes condições:
1. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 30/35ºC.
2. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 40/45ºC.
3. Ar no evaporador a 35ºC água no evaporador input/output 23/18ºC.
4. Ar no evaporador a 35ºC água no evaporador input/output 12/7ºC.
5. Eficiência sazonal em Zona Climática Média. Normativa ERP 811/2013
6. Eficiência sazonal em Zona Climática Quente.
7. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 1.

100
