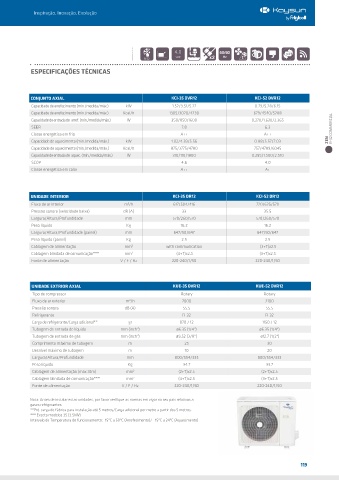

Page 119 - Catálogo Geral 2019

Inspiração, Inovação, Evolução

4.0 50/60
SCOP Hz !
R-32 x2
ESPECIFICAÇÕES TÉCNICAS

CONJUNTO AXIAL KCI-35 DVR12 KCI-52 DVR12
Capacidade de arrefecimento (min./medida/máx.) kW 1.52/3.51/5.27 0.79/5.28/6.15
Capacidade de arrefecimento (min./medida/máx.) Kcal/h 1305/3020/4230 679/4540/5288
Capacidade de entrada de arref. (min./medida/máx.) W 350/850/1600 0.270/1.630/2.365
SEER 7.8 6.3 R-32 COMMERCIAL
Classe energética em frio A++ A++
ZEN
Capacidade de aquecimento (min./medida/máx.) kW 1.02/4.39/5.56 0.88/5.57/7.03
Capacidade de aquecimento (min./medida/máx.) Kcal/h 875/3775/4780 757/4789/6045
Capacidade de entrada de aquec. (min./medida/máx.) W 310/110/1800 0.295/1.500/2.510
SCOP 4.6 4.0
Classe energética em calor A++ A+

UNIDADE INTERIOR KCI-35 DR12 KCI-52 DR12
Fluxo de ar interior m /h 617/504/416 720/625/570
3
Pressão sonora (velocidade baixa) dB (A) 33 35.5
Largura/Altura/Profundidade mm 570/260/570 570/260/570
Peso líquido Kg 16.2 16.2
Largura/Altura/Profundidade (painel) mm 647/50/647 647/50/647
Peso líquido (painel) Kg 2.5 2.5
Cablagem de alimentação mm 2 with communication (3+T)x2.5
Cablagem blindada de comunicação*** mm 2 (4+T)x2.5 (3+T)x2.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE EXTRIOR AXIAL KUE-35 DVR12 KUE-52 DVR12
Tipo de compressor Rotary Rotary
3
Fluxo de ar exterior m /h 2000 2100
Pressão sonora dB (A) 55.5 55.5
Refrigerante R-32 R-32
Carga de refrigerante/Carga adicional** gr 870 / 12 1150 / 12
Tubagem de entrada de líquido mm (inch") ø6.35 (1/4") ø6.35 (1/4")
Tubagem de entrada de gás mm (inch") ø9.52 (3/8") ø12.7 (1/2")
Comprimento máximo de tubagem m 25 30
Desnível máximo de tubagem m 10 20
Largura/Altura/Profundidade mm 800/554/333 800/554/333
Peso líquido Kg 34.7 33.7
Cablagem de alimentação (max.10m) mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem blindada de comunicação*** mm 2 (4+T)x2.5 (3+T)x2.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu pais relativos a
gases refrigerantes.
**Pré-carga de fábrica para instalação até 5 metros/Carga adicional por metro a partir dos 5 metros.
*** Exceto modelos 35 (3.5kW)
Intervalo de Temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/ - 15ºC a 24ºC (Aquecimento)

119
