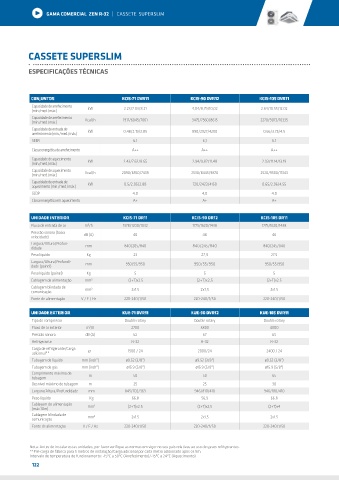

GAMA COMERCIAL ZEN R-32 | CASSETE SUPERSLIM

CASSETE SUPERSLIM

ESPECIFICAÇÕES TÉCNICAS

CONJUNTOS KCIS-71 DVR11 KCIS-90 DVR12 KCIS-105 DVR11
Capacidade de arrefecimento kW 2.23/7.03/8.21 4,04/8,79/10,02 2.64/10.55/12.02
(min./med./máx.)
Capacidade de arrefecimento Kcal/h 1917/6045/7061 3475/7560/8615 2270/9073/10335
(min./med./máx.)
Capacidade de entrada de kW 0.48/2.19/2.85 890/2927/4200 0.66/3.75/4.5
arrefecimento (min./med./máx.)
SEER 6.1 6,1 6.1
Classe energética de arrefecimento A++ A++ A++
Capacidade de aquecimento kW 2.43/7.62/8.65 2,94/9,82/11,48 2.93/11.14/13.19
(min./med./máx.)
Capacidade de aquecimento Kcal/h 2090/6550/7439 2530/8445/9870 2520/9580/11343
(min./med./máx.)
Capacidade de entrada de kW 0.5/2.05/2.88 720/2423/4150 0.65/2.96/4.55
aquecimento (min./med./máx.)
SCOP 4.0 4,0 4.0
Classe energética em aquecimento A+ A+ A+

UNIDADE INTERIOR KCIS-71 DR11 KCIS-90 DR12 KCIS-105 DR11
Fluxo de entrada de ar m /h 1378/1200/1032 1775/1620/1438 1775/1620/1438
3
Pressão sonora (baixa dB (A) 40 46 46
velocidade)
Largura/Altura/Profun- mm 840/205/840 840/245/840 840/245/840
didade
Peso líquido Kg 23 27,5 27.5
Largura/Altura/Profundi- mm 950/55/950 950/55/950 950/55/950
dade (painel)
Peso líquido (painel) Kg 5 5 5
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2,5 (2+T)x2.5
Cablagem blindada de mm 2 2x1.5 2x1,5 2x1.5
comunicação
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR KUE-71 DVR11 KUE-90 DVR12 KUE-105 DVR11
Tipo de compressor Double rotary Double rotary Double rotary
3
Fluxo de ar exterior m /h 2700 3800 4000
Pressão sonora dB (A) 62 67 65
Refrigerante R-32 R-32 R-32
Carga de refrigerante/Carga gr 1500 / 24 2000/24 2400 / 24
adicional**
Tubagem de líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8")
Tubagem de gás mm (inch") ø15.9 (5/8") ø15.9 (5/8") ø15.9 (5/8")
Comprimento máximo de m 50 50 65
tubagem
Desnível máximo de tubagem m 25 25 30
Largura/Altura/Profundidade mm 845/702/363 946/810/410 946/810/410
Peso líquido Kg 66.8 56,9 66.8
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2,5 (2+T)x4
(máx.10m)
Cablagem blindada de mm 2 2x1.5 2x1,5 2x1.5
comunicação
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
**Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)
