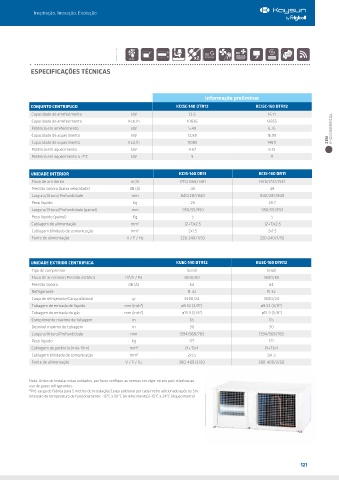

Page 121 - Catálogo Geral 2019

Inspiração, Inovação, Evolução

DC
DC
R-32 x2 ! INDOOR
ESPECIFICAÇÕES TÉCNICAS

informação preliminar

CONJUNTO CENTRIFUGO KCISC-140 DTR12 KCISC-160 DTR12
Capacidade de arrefecimento kW 12.6 16.11
Capacidade de arrefecimento Kcal/h 10836 13855
Potência em arrefecimento kW 5.49 6.76 R-32 COMMERCIAL
Capacidade de aquecimento kW 12.89 16.99
Capacidade de aquecimento Kcal/h 11085 14611 ZEN
Potência em aquecimento kW 4.67 6.13
Potência em aquecimento a -7ºC kW 9 11

UNIDADE INTERIOR KCIS-140 DR11 KCIS-160 DR11
Fluxo de ar interior m /h 1715/1568/1381 1970/1737/1537
3
Pressão sonora (baixa velocidade) dB (A) 49 48
Largura/Altura/Profundidade mm 840/287/840 840/287/840
Peso líquido Kg 29 29.7
Largura/Altura/Profundidade (painel) mm 950/55/950 950/55/950
Peso líquido (painel) Kg 5 5
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem blindada de comunicação mm 2 2x1.5 2x1.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE EXTRIOR CENTRIFUGA KUEC-140 DTR12 KUEC-160 DTR12
Tipo de compressor Scroll Scroll
3
Fluxo de ar exterior/Pressão estática m /h / Pa 3600/60 3600/60
Pressão sonora dB (A) 64 64
Refrigerante R-32 R-32
Carga de refrigerante/Carga adicional gr 3400/24 3600/24
Tubagem de entrada de líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8")
Tubagem de entrada do gás mm (inch") ø15.9 (5/8") ø15.9 (5/8")
Comprimento máximo de tubagem m 65 65
Desnível máximo de tubagem m 30 30
Largura/Altura/Profundidade mm 1394/568/783 1394/568/783
Peso líquido Kg 177 177
Cablagem de potência (máx.10m) mm 2 (4+T)x4 (4+T)x4
Cablagem blindada de comunicação mm 2 2x1.5 2x1.5
Fonte de alimentação V / F / Hz 380-400/3/50 380-400/3/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao
uso de gases refrigerantes.
*Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)
