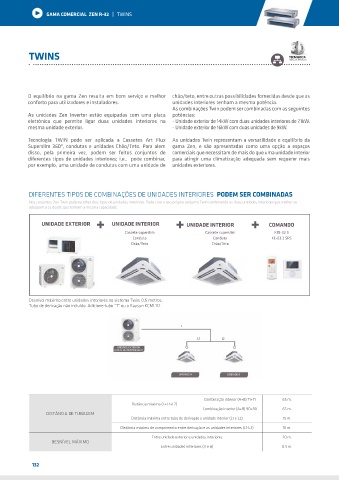

Page 132 - Catálogo Geral 2019

DC INVERTER
Motor ventilador Int.
GAMA COMERCIAL ZEN R-32 | TWINS consumo eléctrico
10W
DC INVERTER DC INVERTER
Motor ventilador Ext. Motor compresor
consumo eléctrico
40W
TWINS TRIPLE DC INVERTER Rotativo Doble Rotativo Simple
TECNOLOGIA

Menos ruido Menos vibración Protección IPX4 Eficiente ≥70% SEER SCOP

O equilíbrio na gama Zen resulta em bom serviço e melhor chão/teto, entre outras possibilidades fornecidas desde que as
conforto para utilizadores e instaladores. unidades interiores tenham a mesma potência.
As combinações Twin podem ser combinadas com as seguintes
As unidades Zen Inverter estão equipadas com uma placa potências:
eletrónica que permite ligar duas unidades interiores na - Unidade exterior de 14kW com duas unidades interiores de 7.1kW.
mesma unidade exterior. - Unidade exterior de 16kW com duas unidades de 9kW.

Tecnologia TWIN pode ser aplicada a Cassetes Art Flux As unidades Twin representam a versatilidade e equilíbrio da
Superslim 360º, condutas e unidades Chão/Teto. Para alem gama Zen, e são apresentadas como uma opção a espaços
disso, pela primeira vez, podem ser feitos conjuntos de comerciais que necessitam de mais do que uma unidade interior
diferentes tipos de unidades interiores; i.e., pode combinar, para atingir uma climatização adequada sem requerer mais
por exemplo, uma unidade de condutas com uma unidade de unidades exteriores.

DIFERENTES TIPOS DE COMBINAÇÕES DE UNIDADES INTERIORES PODEM SER COMBINADAS
Nos conjuntos Zen Twin pode escolher dois tipos de unidades interiores. Pode criar o seu próprio conjunto Twin combinando as duas unidades interiores que melhor se
adequam a si, desde que tenham a mesma capacidade.
+ + +
UNIDADE EXTERIOR UNIDADE INTERIOR UNIDADE INTERIOR COMANDO
Cassete superslim Cassete superslim KID-02 S
Conduta Conduta KC-03.2 SPS
Chão/Teto Chão/Teto

Desnível máximo entre unidades interiores no sistema Twin: 0,5 metros.
Tubo de derivação não incluído. Adicione tubo “T” ou o Kaysun KCMI 112.

L

L1 L2
UNIDADE EXTERIOR
(AXIAL OU CENTRIFUGA)

UNIDADE A UNIDADE B

Combinação interior (A+B) 71+71 65 m.
Distância máxima (L+L1+L2)
Combinação interior (A+B) 90+90 65 m.
DISTÂNCIA DE TUBAGEM
Distância máxima entre tubo de derivação e unidade interior (L1 e L2) 15 m.
Distância máxima de comprimento entre derivação e as unidades interiores (L1-L2) 10 m.
Entre unidade exterior e unidades interiores 20 m.
DESNÍVEL MÁXIMO
Entre unidades interiores (A e B) 0.5 m.

132
