Page 129 - Catálogo Geral 2019

Inspiração, Inovação, Evolução

DC
DC
R-32 x2 !

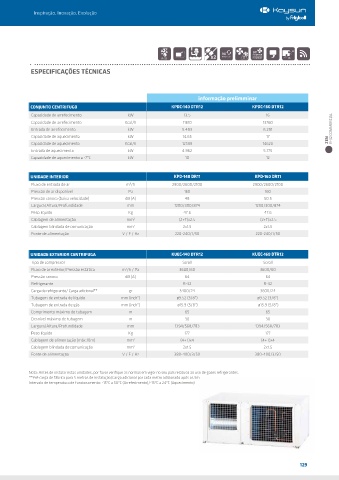

ESPECIFICAÇÕES TÉCNICAS

informação prelimminar
CONJUNTO CENTRIFUGO KPDC-140 DTR12 KPDC-160 DTR12
Capacidade de arrefecimento kW 13.5 16
Capacidade de arrefecimento Kcal/h 11610 13760
Entrada de arrefecimento kW 5.483 6.281 R-32 COMMERCIAL
Capacidade de aquecimento kW 14.65 17 ZEN
Capacidade de aquecimento Kcal/h 12599 14620
Entrada de aquecimento kW 4.962 5.775
Capacidade de aquecimento a -7ºC kW 10 12

UNIDADE INTERIOR KPD-140 DR11 KPD-160 DR11
Fluxo de entrada de ar m /h 2900/2600/2100 2900/2600/2100
3
Pressão de ar disponível Pa 160 160
Pressão sonora (baixa velocidade) dB (A) 48 50.5
Largura/Altura/Profundidade mm 1200/300/874 1200/300/874
Peso líquido Kg 47.6 47.6
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem blindada de comunicação mm 2 2x1.5 2x1.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR CENTRIFUGA KUEC-140 DTR12 KUEC-160 DTR12
Tipo de compressor Scroll Scroll
3
Fluxo de ar exterior/Pressão estática m /h / Pa 3600/60 3600/60
Pressão sonora dB (A) 64 64
Refrigerante R-32 R-32
Carga de refrigerante/ Carga adicional** gr 3400/24 3600/24
Tubagem de entrada de líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8")
Tubagem de entrada de gás mm (inch") ø15.9 (5/8") ø15.9 (5/8")
Comprimento máximo de tubagem m 65 65
Desnível máximo de tubagem m 30 30
Largura/Altura/Profundidade mm 1394/568/783 1394/568/783
Peso líquido Kg 177 177
Cablagem de alimentação (máx.10m) mm 2 (4+T)x4 (4+T)x4
Cablagem blindada de comunicação mm 2 2x1.5 2x1.5
Fonte de alimentação V / F / Hz 380-400/3/50 380-400/3/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
**Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)

129
