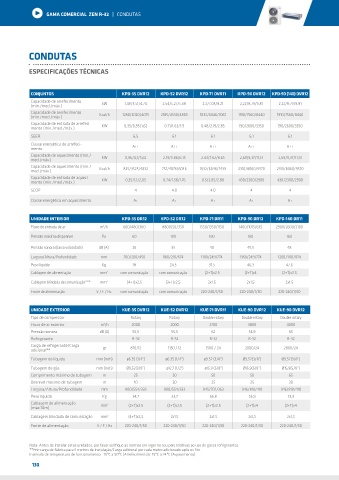

Page 130 - Catálogo Geral 2019

GAMA COMERCIAL ZEN R-32 | CONDUTAS

CONDUTAS

ESPECIFICAÇÕES TÉCNICAS

CONJUNTOS KPD-35 DVR12 KPD-52 DVR12 KPD-71 DVR11 KPD-90 DVR12 KPD-90 (140) DVR12
Capacidade de arrefecimento kW 1,49/3,51/4,74 2.54/5.27/5.68 2.2/7.03/8.21 2,22/8,79/9,81 2,22/8,79/9,81
(min./med./máx.)
Capacidade de arrefecimento Kcal/h 1280/3020/4075 2185/4530/4885 1032/6046/7061 1910/7560/8440 1910/7560/8440
(min./med./máx.)
Capacidade de entrada de arrefeci- KW 0,35/0,95/1,62 0.71/1.63/1.9 0.48/2.19/2.85 190/2600/3350 190/2600/3350
mento (min./med./máx.)
SEER 6,5 6.1 6.1 6,1 6,1
Classe energética de arrefeci- A++ A++ A++ A++ A++
mento
Capacidade de aquecimento (min./ KW 0,96/4,1/5,62 2.19/5.86/6.15 2.43/7.62/8.65 2,69/9,37/11,13 2,69/9,37/11,13
med./máx.)
Capacidade de aquecimento (min./ Kcal/h 825/3525/4832 757/4876/6046 1032/6046/7439 2310/8060/9570 2310/8060/9570
med./máx.)
Capacidade de entrada de aqueci- KW 0,35/1,1/2,05 0.74/1.58/1.76 0.5/2.05/2.88 430/2300/2900 430/2300/2900
mento (min./med./máx.)
SCOP 4 4.0 4.0 4 4
Classe energética em aquecimento A+ A+ A+ A+ A+

UNIDADE INTERIOR KPD-35 DR12 KPD-52 DR12 KPD-71 DR11 KPD-90 DR12 KPD-140 DR11
Fluxo de entrada de ar m /h 600/480/300 880/650/350 1550/1350/1150 1400/1015/635 2900/2600/2100
3
Pressão máxima disponível Pa 60 100 160 160 160

Pressão sonora (baixa velocidade) dB (A) 26 33 40 45,5 48
Largura/Altura/Profundidade mm 700/200/450 880/210/674 1100/249/774 1360/249/774 1200/300/874
Peso líquido Kg 18 24.3 31.5 46,3 47.6
Cablagem de alimentação mm 2 com comunicação com comunicação (2+T)x2.5 (2+T)x4 (2+T)x2.5
Cablagem blindada de comunicação*** mm 2 (4+T)x2,5 (3+T)x2,5 2x1.5 2x1,5 2x1.5
Fonte de alimentação V / F / Hz com comunicação com comunicação 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR KUE-35 DVR12 KUE-52 DVR12 KUE-71 DVR11 KUE-90 DVR12 KUE-90 DVR12
Tipo de compressor Rotary Rotary Double rotary Double rotary Double rotary
3
Fluxo de ar exterior m /h 2000 2000 2700 3800 4000
Pressão sonora dB (A) 55,5 55,5 62 56,9 65
Refrigerante R-32 R-32 R-32 R-32 R-32
Carga de refrigerante/Carga gr 870/12 1150 / 12 1500 / 24 2000/24 2800/24
adicional**
Tubagem de líquido mm (Inch) ø6.35 (1/4") ø6.35 (1/4") ø9.52 (3/8") Ø9,52(3/8”) Ø9,52(3/8”)
Tubagem de gás mm (Inch) Ø9,52(3/8”) ø12.7 (1/2") ø15.9 (5/8") Ø15,9(5/8”) Ø15,9(5/8”)
Comprimento máximo de tubagem m 25 30 50 50 65
Desnível máximo de tubagem m 10 20 25 25 30
Largura/Altura/Profundidade mm 800/554/333 800/554/333 845/702/363 946/810/410 946/810/410
Peso líquido Kg 34,7 33,7 66.8 56,9 73,9
Cablagem de alimentação mm 2 (2+T)x2.5 (3+T)x2,5 (2+T)x2.5 (2+T)x4 (2+T)x4
(máx.10m)
Cablagem blindada de comunicação mm 2 (4+T)x2,5 2x1.5 2x1.5 2x1,5 2x1,5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
**Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)
130
