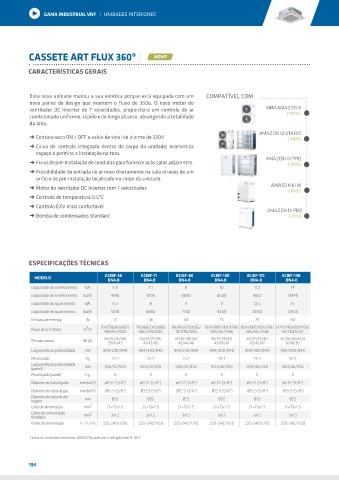

Page 194 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES INTERIORES

CASSETE ART FLUX 360º NOVO

CARACTERÍSTICAS GERAIS

Esta nova unidade mudou a sua estética porque está equipada com um COMPATÍVEL COM
novo painel de design que mantém o fluxo de 360o. O novo motor do
ventilador DC Inverter de 7 velocidades, proporciona um controlo de ar MINI AMAZON II
condicionado uniforme, rápido e de longo alcance, abrangendo a totalidade 2 PIPES
da área.

AMAZON UNITARIO
➜ Contato seco ON / OFF e saída de sinal de alarme de 220V 2 PIPES
➜ Caixa de controlo integrada dentro do corpo da unidade; economiza
espaço e permite a instalação no teto.
AMAZON IV PRO
➜ Furos de pré-instalação de condutas para fornecer ar às salas adjacentes. 2 PIPES
➜ Possibilidade de entrada de ar novo diretamente na sala através de um
orifício de pré-instalação localizado no corpo da unidade.

➜ Motor do ventilador DC Inverter com 7 velocidades AMAZON III W
2 PIPES
➜ Controlo de temperatura 0.5ºC
➜ Controlo EXV mais confortável
AMAZON III PRO
➜ Bomba de condensados standard 3 PIPES

ESPECIFICAÇÕES TÉCNICAS

MODELO KCIBF-56 KCIBF-71 KCIBF-80 KCIBF-100 KCIBF-112 KCIBF-140
DN4.0
DN4.0
DN4.0
DN4.0
DN4.0
DN4.0
capacidade de arrefecimento kW 5.6 7.1 8 10 11.2 14
capacidade de arrefecimento Kcal/h 4816 6106 6880 8600 9632 12040
capacidade de aquecimento kW 6.3 8 9 11 12.5 15
capacidade de aquecimento Kcal/h 5418 6880 7740 9460 10750 12900
Entrada de energia W 31 46 48 75 75 94 33
33
3
Fluxo de ar interior m /h 704/756/801/857/ 748/866/920/996/ 811/893/975/1055/ 1034/1087/1154/1239/ 1034/1087/1154/1239/ 1224/1289/1351/1426/
899/957/1029 1065/1132/1200 1117/1195/1264 1365/1477/1596 1365/1477/1596 1517/1622/1727
Pressão sonora dB (A) 34/35/36/38/ 34/35/37/39/ 35/36/38/40/ 36/37/39/41/ 36/37/39/41/ 35/36/38/45/4
39/41/43 41/43/45 42/44/46 43/45/47 43/45/47 6/48/50
Largura/altura/profundidade mm 904/230/840 904/230/840 904/230/840 904/300/840 904/300/840 904/300/840
Peso líquido Kg 23.2 23.2 23.2 28.4 28.4 30.7
Largura/altura/profundidade mm 950/55/950 950/55/950 950/55/950 950/46/950 950/46/950 950/46/950
(painel)
Peso líquido (painel) Kg 5 5 5 5 5 5
Diâmetro do tubo líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8")
Diâmetro do tubo de gás mm (inch") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8")
Diâmetro do tubo de dre- mm Ø32 Ø32 Ø32 Ø32 Ø32 Ø32
nagem
Cabo de alimentação mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Cabos de comunicação mm 2 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
blindados
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50

Todas as unidades interiores AMAZON aceitam o refrigerante R-410ª
