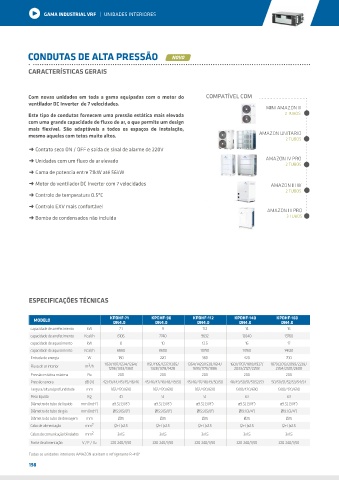

Page 198 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES INTERIORES

CONDUTAS DE ALTA PRESSÃO NOVO

CARACTERÍSTICAS GERAIS

Com novas unidades em toda a gama equipadas com o motor do COMPATÍVEL COM
ventilador DC Inverter de 7 velocidades.
MINI AMAZON II
Este tipo de condutas fornecem uma pressão estática mais elevada 2 TUBOS
com uma grande capacidade de fluxo de ar, o que permite um design
mais flexível. São adaptáveis a todos os espaços de instalação,
mesmo aqueles com tetos muito altos. AMAZON UNITARIO
2 TUBOS

➜ Contato seco ON / OFF e saída de sinal de alarme de 220V

➜ Unidades com um fluxo de ar elevado AMAZON IV PRO
2 TUBOS
➜ Gama de potencia entre 7.1kW até 56kW

➜ Motor do ventilador DC Inverter com 7 velocidades AMAZON III W
2 TUBOS
➜ Controlo de temperatura 0.5ºC

➜ Controlo EXV mais confortável
AMAZON III PRO
➜ Bomba de condensados não incluída 3 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO KPDHF-71 KPDHF-90 KPDHF-112 KPDHF-140 KPDHF-160
DN4.0
DN4.0
DN4.0
DN4.0
DN4.0
capacidade de arrefecimento kW 7.1 9 11.2 14 16
capacidade de arrefecimento Kcal/h 6106 7740 9632 12040 13760
capacidade de aquecimento kW 8 10 12.5 16 17
capacidade de aquecimento Kcal/h 6880 8600 10750 13760 14620
Entrada de energia W 180 220 380 420 700
3
Fluxo de ar interior m /h 1159/1197/1234/1264/ 1151/1195/1237/1285/ 1354/1429/1528/1614/ 1601/1707/1818/1927/ 1879/2013/2099/2239/
2033/2127/2258
1695/1775/1886
2354/2501/2608
1296/1333/1360
1328/1378/1428
Pressão estática máxima Pa 200 200 200 200 200
Pressão sonora dB (A) 42/43/44/45/45/46/46 45/46/47/48/48/49/50 45/46/47/48/49/50/50 48/49/50/51/51/52/53 50/50/51/52/53/54/54
Largura/altura/profundidade mm 952/420/690 952/420/690 952/420/690 1300/420/690 1300/420/690
Peso líquido Kg 41 51 51 63 63
Diâmetro do tubo de líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8") ø9.52 (3/8")
Diâmetro do tubo de gás mm (inch") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø19.1 (3/4”) Ø19.1 (3/4”)
Diâmetro do tubo de drenagem mm Ø25 Ø25 Ø25 Ø25 Ø25
Cabo de alimentação mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Cabos de comunicação blindados mm 2 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Todas as unidades interiores AMAZON aceitam o refrigerante R-410ª
