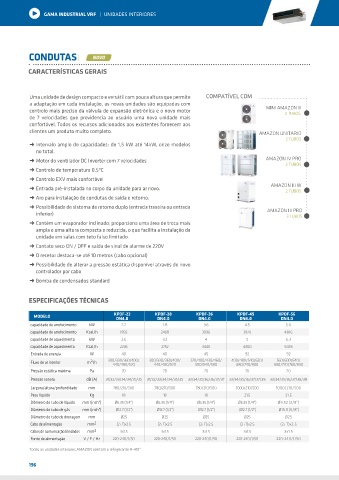

Page 196 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES INTERIORES

CONDUTAS NOVO

CARACTERÍSTICAS GERAIS

Uma unidade de design compacto e versátil com pouca altura que permite COMPATÍVEL COM
a adaptação em cada instalação, as novas unidades são equipadas com
controlo mais preciso da válvula de expansão eletrónica e o novo motor MINI AMAZON II
2 TUBOS
de 7 velocidades que providencia ao usuário uma nova unidade mais
confortável. Todos os recursos adicionados aos existentes fornecem aos
clientes um produto muito completo. AMAZON UNITARIO
2 TUBOS
➜ Intervalo amplo de capacidades: de 1,5 kW até 14kW, onze modelos
no total.

➜ Motor do ventilador DC Inverter com 7 velocidades AMAZON IV PRO
2 TUBOS
➜ Controlo de temperatura 0.5ºC
➜ Controlo EXV mais confortável
➜ Entrada pré-instalada no corpo da unidade para ar novo. AMAZON III W
2 TUBOS
➜ Aro para instalação de condutas de saída e retorno.
➜ Possibilidade de sistema de retorno duplo (entrada traseira ou entrada
inferior) AMAZON III PRO
3 TUBOS
➜ Contém um evaporador inclinado; proporciona uma área de troca mais
ampla e uma altura compacta e reduzida, o que facilita a instalação da
unidade em salas com teto falso limitado.
➜ Contato seco ON / OFF e saída de sinal de alarme de 220V
➜ O recetor destaca-se até 10 metros (cabo opcional)
➜ Possibilidade de alterar a pressão estática disponível através do novo
controlador por cabo
➜ Bomba de condensados standard

ESPECIFICAÇÕES TÉCNICAS 33
33
MODELO KPDF-22 KPDF-28 KPDF-36 KPDF-45 KPDF-56
DN4.0
DN4.0
DN4.0
DN4.0
DN4.0
capacidade de arrefecimento kW 2.2 2.8 3.6 4.5 5.6
capacidade de arrefecimento Kcal/h 1892 2408 3096 3870 4816
capacidade de aquecimento kW 2.6 3.2 4 5 6.3
capacidade de aquecimento Kcal/h 2236 2752 3440 4300 5418
Entrada de energia W 40 40 45 92 92
3
Fluxo de ar interior m /h 300/330/360/400/ 300/330/360/400/ 370/400/430/460/ 400/480/540/620/ 560/600/640/
440/480/520 440/480/520 500/540/580 680/740/800 680/720/760/830
Pressão estática máxima Pa 70 70 70 70 70
Pressão sonora dB (A) 31/32/33/34/34/35/35 31/32/33/34/34/35/35 33/34/35/36/36/37/37 33/34/35/36/37/37/38 33/34/35/36/37/38/38
Largura/altura/profundidade mm 780/210/500 780/210/500 780/210/500 1000/210/500 1000/210/500
Peso líquido Kg 18 18 18 21.5 21.5
Diâmetro do tubo de líquido mm (inch") Ø6.35 (1/4") Ø6.35 (1/4") Ø6.35 (1/4") Ø6.35 (1/4") Ø9.52 (3/8")
Diâmetro do tubo de gás mm (inch") Ø12.7 (1/2") Ø12.7 (1/2") Ø12.7 (1/2") Ø12.7 (1/2") Ø15.9 (5/8")
Diâmetro do tubo de drenagem mm Ø25 Ø25 Ø25 Ø25 Ø25
Cabo de alimentação mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Cabos de comunicação blindados mm 2 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
Todas as unidades interiores AMAZON aceitam o refrigerante R-410ª
