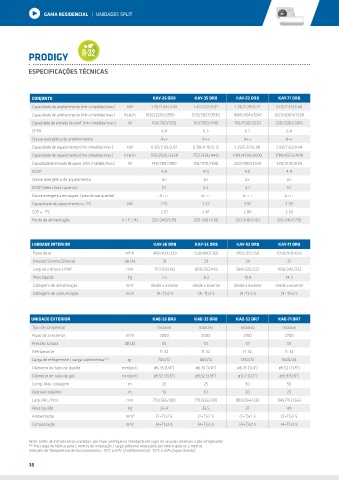

Page 38 - Catálogo Geral 2019

GAMA RESIDENCIAL | UNIDADES SPLIT

PRODIGY

ESPECIFICAÇÕES TÉCNICAS

CONJUNTO KAY-26 DR8 KAY-35 DR8 KAY-52 DR8 KAY-71 DR8
Capacidade de arrefecimento (min./medida/max.) kW 1.20/2.64/3.43 1.41/3.52/4.57 1.96/5.28/6.21 3.05/7.33/8.44
Capacidade de arrefecimento (min./medida/max.) Kcal/h 1032/2270/2950 1213/3027/3930 1686/4541/5341 2623/6304/7258
Capacidade de entrada de arref. (min./medida/max.) W 100/700/1320 110/1250/1740 150/1500/2220 230/2260/3010
SEER 6.8 6.3 6.7 6.4
Classe energética de arrefecimento A++ A++ A++ A++
Capacidade de aquecimento (min./medida/max.) kW 0.82/2.93/3.87 0.88/4.10/5.13 1.29/5.57/6.98 2.08/7.62/9.44
Capacidade de aquecimento (min./medida/max.) Kcal/h 705/2520/3328 757/3526/4412 1109/4790/6003 1789/6553/8118
Capacidade de entrada de aquec. (min./medida/max.) W 140/780/1380 150/1170/1830 220/1390/2330 330/2110/3150
SCOP 4.0 4.0 4.0 4.0
Classe energética de aquecimento A+ A+ A+ A+
SCOP (área climat.quente) 5.1 5.2 5.1 5.1
Classe energética em aquec. (área climat.quente) A+++ A+++ A+++ A+++
Capacidade de aquecimento a -7ºC kW 2.15 2.32 3.92 4.99
COP a -7ºC 2.91 2.81 2.80 2.50
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE INTERIOR KAY-26 DR8 KAY-35 DR8 KAY-52 DR8 KAY-71 DR8
Fluxo de ar m /h 486/433/329 550/490/360 810/720/550 1050/970/650
3
Pressão Sonora (Silence) dB (A) 21 23 24 27
Largura x Altura x Prof. mm 717/302/193 805/302/193 964/325/222 1106/342/232
Peso líquido Kg 7.5 8.2 10.8 14.3
Cablagem de alimentação mm 2 desde o exterior desde o exterior desde o exterior desde o exterior
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5

UNIDADE EXTERIOR KAE-26 DR8 KAE-35 DR8 KAE-52 DR7 KAE-71 DR7
Tipo de compressor rotativo rotativo rotativo rotativo
3
Fluxo de ar exterior m /h 2000 2000 2100 2700
Pressão sonora dB (A) 55 55 57 59
Refrigerante R-32 R-32 R-32 R-32
Carga de refrigerente / carga suplementar** gr 700/12 800/12 1250/12 1600/24
Diâmetro do tubo de líquido mm(pol.) ø6.35 (1/4") ø6.35 (1/4") ø6.35 (1/4") ø9.52 (3/8")
Diâmetro do tubo de gás mm(pol.) ø9.52 (3/8") ø9.52 (3/8") ø12.7 (1/2") ø15.9(5/8")
Comp. Máx. tubagem m 25 25 30 50
Desnível máximo m 10 10 20 25
Larg./Alt./Prof. mm 770/555/300 770/555/300 800/554/333 845/702/363
Peso líquido Kg 26.4 26.5 37 48
Alimentação mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Comunicação mm 2 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5

Nota: antes de instalar estas unidades, por favor verifique os standards em vigor no seu pais relativos a gás refrigerante.
** Pré-carga de fábrica para 5 metros de instalação / carga adicional necessária por metro após os 5 metros.
Intervalo de Temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/ -15ºC a 30ºC(Aquecimento)

38
