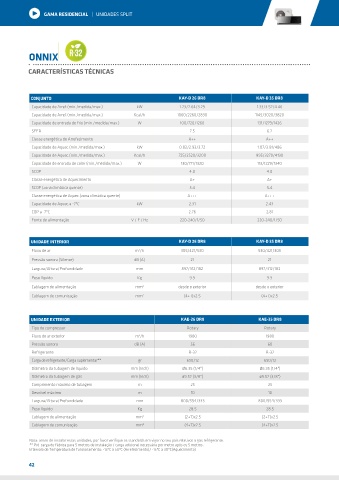

Page 42 - Catálogo Geral 2019

GAMA RESIDENCIAL | UNIDADES SPLIT

ONNIX

CARACTERÍSTICAS TÉCNICAS

CONJUNTO KAY-D 26 DR8 KAY-D 35 DR8
Capacidade de Arref.(min./medida/max.) kW 1.23/2.64/3.29 1.33/3.52/4.46
Capacidade de Arref.(min./medida/max.) Kcal/h 1060/2260/2830 1145/3020/3820
Capacidade de entrada de frio (min./medida/max.) W 100/720/1260 131/1279/1426
SEER 7.5 6.2
Classe energética de Arrefecimento A++ A++
Capacidade de Aquec.(min./medida/max.) kW 0.82/2.93/3.72 1.07/3.81/486
Capacidade de Aquec.(min./medida/max.) Kcal/h 725/2520/3200 895/3270/4190
Capacidade de entrada de calor (min./medida/max.) W 130/771/1320 113/1229/1340
SCOP 4.0 4.0
Classe energética de Aquecimento A+ A+
SCOP (zona climática quente) 5.4 5.4
Classe energética de Aquec.(zona climática quente) A+++ A+++
Capacidade de Aquec.a -7ºC kW 2.31 2.43
COP a -7ºC 2.76 2.81
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE INTERIOR KAY-D 26 DR8 KAY-D 35 DR8
Fluxo de ar m /h 305/421/530 530/421/305
3
Pressão sonora (Silence) dB (A) 21 21
Largura/Altura/Profundidade mm 897/312/182 897/312/182
Peso líquido Kg 9.9 9.9
Cablagem de alimentação mm 2 desde o exterior desde o exterior
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5

UNIDADE EXTERIOR KAE-26 DR8 KAE-35 DR8
Tipo de compressor Rotary Rotary
Fluxo de ar exterior m /h 1980 1980
3
Pressão sonora dB (A) 56 60
Refrigerante R-32 R-32
Carga de refrigerante/Carga suplementar** gr 650/12 650/12
Diâmetro da tubagem de líquido mm (Inch) Ø6.35 (1/4") Ø6.35 (1/4")
Diâmetro da tubagem de gás mm (Inch) ø9.52 (3/8") ø9.52 (3/8")
Comprimento máximo de tubagem m 25 25
Desnível máximo m 10 10
Largura/Altura/Profundidade mm 800/554/333 800/554/333
Peso líquido Kg 28.5 28.5
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5

Nota: antes de instalar estas unidades, por favor verifique os standards em vigor no seu pais relativos a gás refrigerante.
** Pré-carga de fábrica para 5 metros de instalação / carga adicional necessária por metro após os 5 metros.
Intervalo de Temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/ -15ºC a 30ºC(Aquecimento)

42
