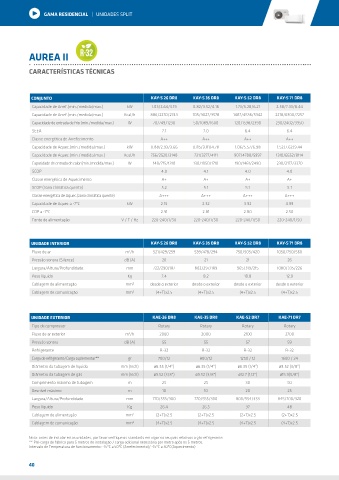

Page 40 - Catálogo Geral 2019

GAMA RESIDENCIAL | UNIDADES SPLIT

AUREA II

CARACTERÍSTICAS TÉCNICAS

CONJUNTO KAY-S 26 DR8 KAY-S 35 DR8 KAY-S 52 DR8 KAY-S 71 DR8
Capacidade de Arref.(min./medida/max.) kW 1.03/2.64/3.19 0.82/3.52/4.16 1.73/5.28/6.21 2.58/7.33/8.44
Capacidade de Arref.(min./medida/max.) Kcal/h 886/2270/2743 705/3027/3578 1487/4536/5342 2218/6300/7257
Capacidade de entrada de frio (min./medida/max.) W 70/749/1230 50/1089/1600 120/1538/2390 230/2402/3350
SEER 7.1 7.0 6.4 6.4
Classe energética de Arrefecimento A++ A++ A++ A++
Capacidade de Aquec.(min./medida/max.) kW 0.88/2.93/3.66 0.85/3.81/4.78 1.06/5.57/6.98 1.52/7.62/9.44
Capacidade de Aquec.(min./medida/max.) Kcal/h 756/2520/3148 731/3277/4111 907/4788/5997 1310/6552/8114
Capacidade de entrada de calor (min./medida/max.) W 140/715/1310 130/1050/1710 190/1461/2490 230/2177/3370
SCOP 4.0 4.1 4.0 4.0
Classe energética de Aquecimento A+ A+ A+ A+
SCOP (zona climática quente) 5.2 5.1 5.1 5.1
Classe energética de Aquec.(zona climática quente) A+++ A+++ A+++ A+++
Capacidade de Aquec.a -7ºC kW 2.15 2.32 3.92 4.99
COP a -7ºC 2.91 2.81 2.80 2.50
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50

UNIDADE INTERIOR KAY-S 26 DR8 KAY-S 35 DR8 KAY-S 52 DR8 KAY-S 71 DR8
Fluxo de ar m /h 521/429/259 539/478/294 750/505/420 1050/750/560
3
Pressão sonora (Silence) dB (A) 20 21 21 26
Largura/Altura/Profundidade mm 722/290/187 802/297/189 965/319/215 1080/335/226
Peso líquido Kg 7.4 8.2 10.8 12.9
Cablagem de alimentação mm 2 desde o exterior desde o exterior desde o exterior desde o exterior
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5

UNIDADE EXTERIOR KAE-26 DR8 KAE-35 DR8 KAE-52 DR7 KAE-71 DR7
Tipo de compressor Rotary Rotary Rotary Rotary
3
Fluxo de ar exterior m /h 2000 2000 2100 2700
Pressão sonora dB (A) 55 55 57 59
Refrigerante R-32 R-32 R-32 R-32
Carga de refrigerante/Carga suplementar** gr 700/12 800/12 1250 / 12 1600 / 24
Diâmetro da tubagem de líquido mm (Inch) ø6.35 (1/4") ø6.35 (1/4") ø6.35 (1/4") ø9.52 (3/8")
Diâmetro da tubagem de gás mm (Inch) ø9.52 (3/8") ø9.52 (3/8") ø12.7 (1/2") ø15.9(5/8")
Comprimento máximo de tubagem m 25 25 30 50
Desnível máximo m 10 10 20 25
Largura/Altura/Profundidade mm 770/555/300 770/555/300 800/554/333 845/700/320
Peso líquido Kg 26.4 26.5 37 48
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5 (4+T)x2.5

Nota: antes de instalar estas unidades, por favor verifique os standards em vigor no seu pais relativos a gás refrigerante.
** Pré-carga de fábrica para 5 metros de instalação / carga adicional necessária por metro após os 5 metros.
Intervalo de Temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/ -15ºC a 30ºC(Aquecimento)
