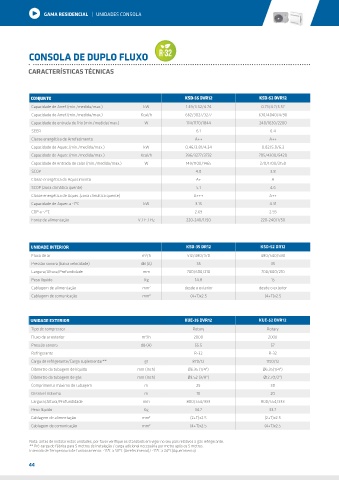

Page 44 - Catálogo Geral 2019

GAMA RESIDENCIAL | UNIDADES CONSOLA

CONSOLA DE DUPLO FLUXO

CARACTERÍSTICAS TÉCNICAS

CONJUNTO KSD-35 DVR12 KSD-52 DVR12
Capacidade de Arref.(min./medida/max.) kW 1.49/3.52/4.74 0.73/4.7/5.57
Capacidade de Arref.(min./medida/max.) Kcal/h 662/3027/3277 630/4040/4790
Capacidade de entrada de frio (min./medida/max.) W 174/1170/1844 240/1630/2200
SEER 6.1 6.4
Classe energética de Arrefecimento A++ A++
Capacidade de Aquec.(min./medida/max.) kW 0.46/3.81/4.34 0.82/5.0/6.3
Capacidade de Aquec.(min./medida/max.) Kcal/h 396/3277/3732 705/4300/5420
Capacidade de entrada de calor (min./medida/max.) W 149/1100/1465 270/1700/2150
SCOP 4.0 3.8
Classe energética de Aquecimento A+ A
SCOP (zona climática quente) 5.1 4.6
Classe energética de Aquec.(zona climática quente) A+++ A++
Capacidade de Aquec.a -7ºC kW 3.15 4.31
COP a -7ºC 2.69 2.93
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE INTERIOR KSD-35 DR12 KSD-52 DR12
Fluxo de ar m /h 512/480/370 480/540/590
3
Pressão sonora (baixa velocidade) dB (A) 35 35
Largura/Altura/Profundidade mm 700/600/210 700/600/210
Peso líquido Kg 14.8 15
Cablagem de alimentação mm 2 desde o exterior desde o exterior
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5

UNIDADE EXTERIOR KUE-35 DVR12 KUE-52 DVR12
Tipo de compressor Rotary Rotary
3
Fluxo de ar exterior m /h 2000 2000
Pressão sonora dB (A) 55.5 57
Refrigerante R-32 R-32
Carga de refrigerante/Carga suplementar** gr 870/12 1150/12
Diâmetro da tubagem de líquido mm (Inch) Ø6.35 (1/4") Ø6,35(1/4")
Diâmetro da tubagem de gás mm (Inch) Ø9.52 (3/8") Ø12,7(1/2")
Comprimento máximo de tubagem m 25 30
Desnível máximo m 10 20
Largura/Altura/Profundidade mm 800/554/333 800/554/333
Peso líquido Kg 34.7 33.7
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem de comunicação mm 2 (4+T)x2.5 (4+T)x2.5

Nota: antes de instalar estas unidades, por favor verifique os standards em vigor no seu pais relativos a gás refrigerante.
** Pré-carga de fábrica para 5 metros de instalação / carga adicional necessária por metro após os 5 metros.
Intervalo de Temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/ -15ºC a 24ºC(Aquecimento)
