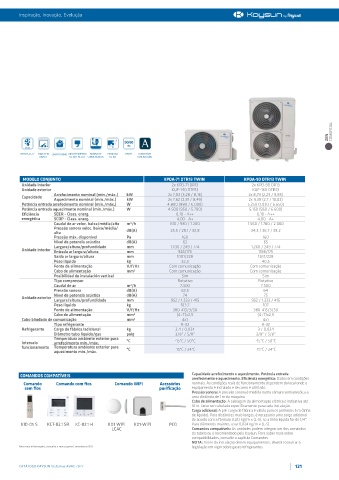

Page 121 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

COMERCIAL
ZEN

REFRIG. R-32 CONTACTO SMART HOME ABASTECIMENTO BOMBA DE ENTRADA HERTZ COMPATÍVEL
ON/OFF DE AR FRESCO CONDENSADOS DE AR COM AIRZONE

MODELO CONJUNTO KPDA-71 DTR13 TWIN KPDA-90 DTR13 TWIN
Unidade interior 2x KPD-71 DR13 2x KPD-90 DR13
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Arrefecimento nominal (mín./máx.) kW 2x 7,03 (3,28 / 8,16) 2x 8,79 (2,23 / 9,85)
Capacidade
Aquecimento nominal (mín./máx.) kW 2x 7,62 (2,81 / 8,49) 2x 9,38 (2,7 / 10,02)
Potência entrada arrefecimento nominal (mín./máx.) W 4.800 (880 / 6.000) 5.250 (1.030 / 6.650)
Potência entrada aquecimento nominal (mín./máx.) W 4.500 (950 / 5.700) 5.150 (950 / 6.600)
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++
energética SCOP - Class. energ. 4,00 - A+ 4,00 - A+
Caudal de ar veloc. baixa/média/alta m³/h 610 / 930 / 1.200 1.560 / 1.780 / 2.060
Pressão sonora veloc. baixa/média/ dB(A) 25,5 / 29,1 / 32,8 34,3 / 36,7 / 39,2
alta
Pressão máx. disponível Pa 160 160
Nivel de potencia acústica dB(A) 62 65
Largura/altura/profundidade mm 1.100 / 249 / 774 1.260 / 249 / 774
Unidade interior
Entrada ar largura/altura mm 926/175 1186/175
Saída ar largura/altura mm 1001/228 1261/228
Peso líquido kg 32,3 40,5
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Posibilidad de instalación vertical Sim Sim
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 7.500 7.500
Pressão sonora dB(A) 63,5 64
Nivel de potencia acústica dB(A) 74 75
Unidade exterior
Largura/altura/profundidade mm 952 / 1.333 / 415 952 / 1.333 / 415
Peso líquido kg 103,7 107
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Refrigerante Carga de fábrica/adicional kg 2,4 / 0,024 3 / 0,024
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.

COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em condições
Comando Comando com fios Comando WiFi Acessórios normais. As condições reais de funcionamento dependem do local onde o
sem fios purificação equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha
de líquido). Para distâncias mais longas, é necessária uma carga adicional
de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida for de 1/4".
KID-05 S KCT-02.1 SR KC-02.1 H K03 WIFI K01-WIFI PCO Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos e QAI. legislação em vigor sobre gases refrigerantes-

CATÁLOGO KAYSUN Sistemas AVAC 2022 121
